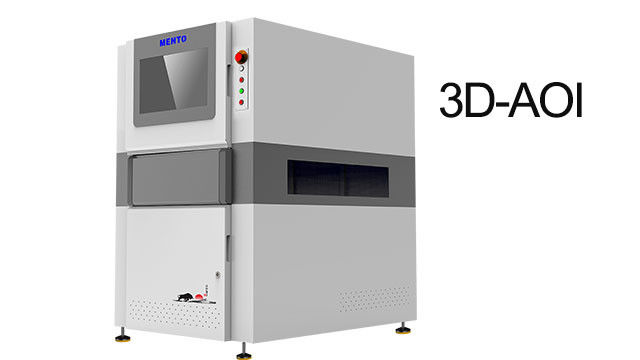

K3412 Hocheffiziente 3D-AOI-Maschine für die Inspektion von Lötverbindungen und Geräten

Name: K3412 Hocheffiziente 3D-AOI-Maschine für die Inspektion von Lötverbindungen und Geräten
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K3412
Availability: InStock

Produktdetails

Herkunftsort: DongGuan

Markenname: MENTO

Zertifizierung: FCC.ROHS,CCC

Modellnummer: K3412

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)

Lieferzeit: Tage 30work

Versorgungsmaterial-Fähigkeit: 1000pcs/m

Erhalten Sie besten Preis

Produktdetails

Produkt-Beschreibung

Produktdetails

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Hocheffiziente 3D AOI-Maschine, Geräteprüfung 3D AOI-Maschine, 3D-AOI-Maschine für Lötverbindungen


PCB-Größe:	Max. 500 mm x 500 mm	Inspektions-Art:	Automatisiert
Lichtquelle:	LED-Leuchte	Inspektionsgeschwindigkeit:	1000mm/s
Kamerasystem:	3D-Digitalkamera	Entschließung:	10μm
Beleuchtungssystem:	LED-Leuchte	Ausrichtungsmethode:	Automatische Ausrichtung
Beleuchtung:	RGB LED	Genauigkeit der Inspektion:	±5μm
Stromversorgung:	Wechselstrom 220V, 50/60Hz	AOI:	Automatisiert
Betriebssystem:	Windows 10	Abmessung:	1000 mm x 800 mm x 1500 mm
Inspektions-Bereich:	Bis zu 510 x 510 mm

PCB-Größe:	Max. 500 mm x 500 mm
Inspektions-Art:	Automatisiert
Lichtquelle:	LED-Leuchte
Inspektionsgeschwindigkeit:	1000mm/s
Kamerasystem:	3D-Digitalkamera
Entschließung:	10μm
Beleuchtungssystem:	LED-Leuchte
Ausrichtungsmethode:	Automatische Ausrichtung
Beleuchtung:	RGB LED
Genauigkeit der Inspektion:	±5μm
Stromversorgung:	Wechselstrom 220V, 50/60Hz
AOI:	Automatisiert
Betriebssystem:	Windows 10
Abmessung:	1000 mm x 800 mm x 1500 mm
Inspektions-Bereich:	Bis zu 510 x 510 mm

Produkt-Beschreibung

Anwendungsbereich

Inspektion von Lötverbindungen und Montagevorrichtungen

Eigenschaften

1.Hochgeschwindigkeit, einzelne FOV-Verarbeitungszeit beträgt etwa 350 ms

2.Anti-Interferenz, hohe Präzision, große Reichweite

3.RGB-Lichtquelle integriert nahtlos 2D-Informationen zur Verbesserung der Urteilsgenauigkeit

4.Drei-dimensionale Höhenvisualisierung, die dreidimensionale RGB-Daten und Höhenwärmekarten anzeigen kann

Technischer Parameter

Gerätemodell		K3412
Erkennungsfähigkeit	Erkennungselemente	Fehlgedruckt, übermäßig gelötet, unzureichend gelötet, gelötete Brücken, gelötete Paste, Formfehler, Offset
Erkennungsfähigkeit	Scannungsmethode	Stop&Go
Optisches System	Kamera	12MP Hochgeschwindigkeits-Farbkamera
	Lichtquelle	4 DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle
	Entschließung	10 μm und 15 μm (optional)
Erkennungsleistung	Höhengenauigkeit (Kalibriermodul)	1 μm (mit Standardkalibrierblock)
	Volumenwiederholbarkeit	< 1% (Standardprüfblock, 3Sigma)
	Höchstwert der Kompensation für die Plattenbiegung	±3 mm
	Erkennungsfähigkeit GRR	< 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm)
	Höchste Erkennungshöhe	20 mm/40 mm
	Lösung des Schattenproblems	Gitter-Phasenverschiebungstechnologie zur Beseitigung von Schatten und vierdirektionales 3D-Lichtquelle-Beleuchtungssystem
	Echtzeitkompensationsmethode für Plattenbiegen	Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung)
	Prüfbildschirm	Farbe (3D- und 2D-Bilder zusammen angezeigt)
	Fahrgeräte	Servomotor+Schraubführer
	Bewegungsgeschwindigkeit	800 mm/s
	Mindestmessgröße des Produkts	50 mm x 50 mm
	Maximale messbare Produktgröße	400 mm x 500 mm
	PCB-Dicke	0.5 ~ 6 mm
	Anpassung der Gleisbreite	Automatische Breiteneinstellung, manuelle Breiteneinstellung
	Schaltplattenbeförderung/Festigung	Befestigung von Gurtförderer/pneumatische Klemmen
	Beförderungsrichtung	Von links nach rechts, von rechts nach links.
	Umlaufbahnhöhe	900 ± 20 mm
Computerkonfiguration	Mainframe	CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T
	Überwachung	22"LED
	Betriebssystem	Das ist Ubuntu
Parameter	Gesamtgröße	W1000xD1380xH1600mm (ohne Alarmleuchte)
	Gewicht	1100 kg
	Stromquelle	AC220V/50~60Hz/2000W
	Luftdruck	0.5Mpa
	Softwareunterstützte Eingabeformate	Unterstützt Gerber-Format (274X), ODB++
	Umweltanforderungen	Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost)
	Vor- und nachgelagerte Kommunikation der Ausrüstung	Standard SMEMA-Schnittstelle
