Produktdetails
Herkunftsort: China Dongguan
Markenname: Mento
Zertifizierung: ISO9001/ISO14001
Modellnummer: k3205
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Lieferzeit: 3 Wochen
Zahlungsbedingungen: auf der Linie, L/C, T/T
Versorgungsmaterial-Fähigkeit: 1000/Monat
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Abmessung: |
L 1300 X W 1300 X H 1500 mm |
Typ der Kamera: |
3D-Digitalkamera |
Gewicht: |
1100kg |
Inspektions-Bereich: |
Bis zu 510 x 510 mm |
Entschließung: |
10 μm |
Ausrichtungsmethode: |
Automatische Ausrichtung |
PCB-Dicke: |
0.5 - 5 mm |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Abmessung: |
L 1300 X W 1300 X H 1500 mm |
Typ der Kamera: |
3D-Digitalkamera |
Gewicht: |
1100kg |
Inspektions-Bereich: |
Bis zu 510 x 510 mm |
Entschließung: |
10 μm |
Ausrichtungsmethode: |
Automatische Ausrichtung |
PCB-Dicke: |
0.5 - 5 mm |

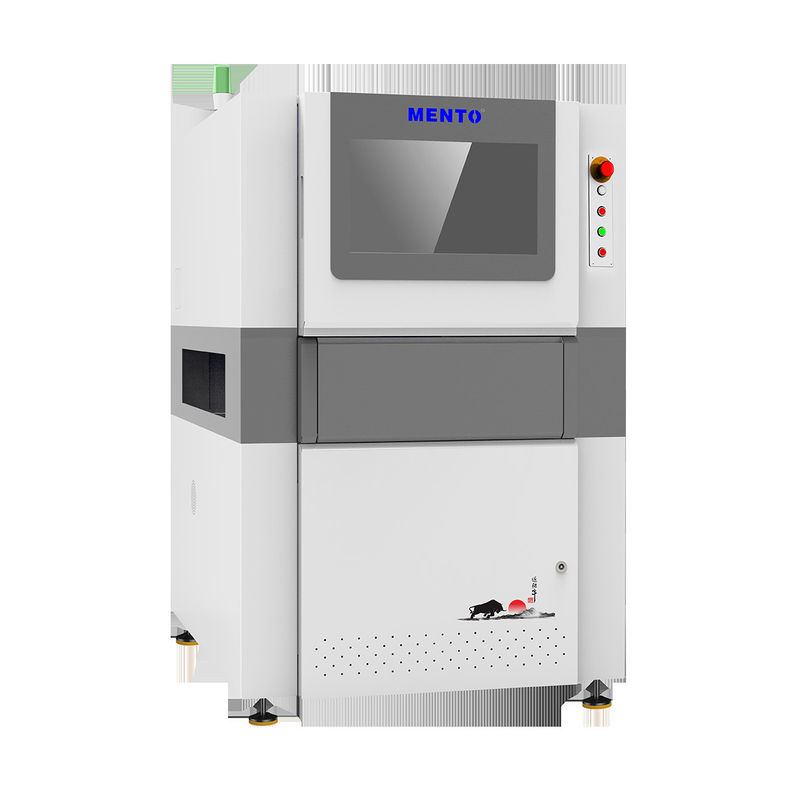

Eine der bemerkenswertesten Eigenschaften dieser 3D-AOI-Maschine ist ihre automatische Ausrichtung. Dies bedeutet, dass die Maschine sich automatisch an verschiedene PCB-Größen und Formen anpassen kann,Gewährleistung eines nahtlosen InspektionsverfahrensDiese Funktion ermöglicht es der Maschine auch, mehrere PCBs gleichzeitig zu untersuchen, wodurch ihre Effizienz weiter steigt.
Ein weiterer großartiger Aspekt dieser 3D AOI Maschine ist ihre Inspektionsmethode.Bereitstellung einer umfassenden Analyse des Zustands des VorstandsDies ermöglicht es den Benutzern, Mängel oder Unvollkommenheiten zu erkennen, die die Leistung der PCB beeinträchtigen können.
In Bezug auf die Abmessungen misst die 3D-AOI-Maschine L 1300 X W 1300 X H 1500 mm und ist damit eine kompakte und platzsparende Ausrüstung.Dies ermöglicht es, die Maschine in verschiedene Produktionslinien zu integrieren, ohne zu viel Platz einzunehmen.
Die 3D-AOI-Maschine ist auch so konzipiert, dass sie eine stabile und zuverlässige Leistung bietet.Sicherstellung, dass die Maschine auch in schwierigen Umgebungen reibungslos arbeitet.
Insgesamt ist die 3D-AOI-Maschine eine ausgezeichnete Wahl für Unternehmen, die eine hochpräzise und zuverlässige Inspektion ihrer Leiterplatten benötigen.und kompaktes Design machen es zu einer idealen PCB AOI-Ausrüstung für verschiedene Produktionslinien.
| Gerätemodell | K3205 | |
| Erkennungsfähigkeit | Erkennungselemente | Fehlgedruckt, zu viel Löt, zu wenig Löt, Lötbrücke, Lötpaste, Formfehler, Offset |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 5MP Hochgeschwindigkeits-Farbkamera |
| Lichtquelle | Dual DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Erkennungsleistung | Höhengenauigkeit (Kalibriermodul) | 1 μm (mit Standardkalibrierblock) |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 500 μm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1350xD1000xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Softwareunterstützte Eingabeformate | Unterstützt Gerber-Format (274X), ODB++ | |
| Statistikmanagementinstrumente |
Histogramm, X-Bar & R-Diagramm, X-Bar & S-C hart, C p & C pk, %Gage R & R, SPI tägliche/wöchentliche/monatliche Berichte, Echtzeit-SPC& Multiple Display |
|
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
Die 3D-AOI-Maschine ist eine hochmoderne PCB-Inspektionsanlage, die den Herstellern hilft, die Qualität ihrer Produkte zu gewährleisten.Diese AOI-Ausrüstung ist in der Lage, selbst die kleinsten Defekte auf einem PCB zu erkennen.Das automatische Ausrichtungssystem macht den Prüfvorgang schneller und genauer, während die hohe Auflösung von 10 μm dafür sorgt, daß kein Defekt unbemerkt bleibt.Als einer der führenden Hersteller von Aoi-Ausrüstung, sind wir stolz darauf, unseren Kunden hochwertige PCB-AOI-Inspektionsgeräte anzubieten, die sowohl zuverlässig als auch kostengünstig sind.
| Inspektionsgeschwindigkeit | Bis zu 80 Cm2/s |
| Inspektionsbereich | Bis zu 510 x 510 mm |
| Beleuchtung | RGB-LED |
| Software | Intuitive Benutzeroberfläche |
| Gewicht | 800 kg |
| Entschließung | 10 μm |
| Prüfmethode | 3D-Inspektion |
| Typ der Kamera | 3D-Digitalkamera |
| Ausrichtungsverfahren | Automatische Ausrichtung |
| Inspektionsarten | Lötverbindung, Bauteil, Defekt |
Die Mento-01 3D AOI-Maschine eignet sich für verschiedene Anwendungen, einschließlich PCB-Herstellung, PCB-Montage und Qualitätskontrolle.Dieses Produkt ist ideal für Unternehmen, die ihre Produktionseffizienz verbessern und Fehler reduzieren möchtenDie Maschine kann PCBs mit einer Dicke von 0,5 bis 5 mm untersuchen und ist somit für verschiedene Industriezweige anwendbar.
Die intuitive Benutzeroberflächensoftware der Mento-01 3D AOI-Maschine erleichtert die Bedienung.Dies macht es zu einem idealen Produkt für erfahrene Fachkräfte und Neulinge in der Branche.Das Produkt ist mit ISO9001 und ISO14001 zertifiziert, um sicherzustellen, dass es den internationalen Qualitäts- und Umweltstandards entspricht.
Die Mento-01 3D AOI Maschine hat eine Mindestbestellmenge von 1 und der Preis ist verhandelbar, was sie zu einer erschwinglichen Option für Unternehmen aller Größen macht.und Zahlungsbedingungen sind online verfügbarDie Lieferkapazität der Mento-01 3D AOI-Maschine beträgt 1000 pro Monat, sodass sie für Unternehmen mit hoher Produktionsmenge leicht verfügbar ist.
Zusammenfassend ist die Mento-01 3D AOI-Maschine ein zuverlässiges und effizientes Produkt, das die Produktionsqualität von PCB verbessern kann.und seine intuitive Benutzeroberfläche macht es einfach zu bedienenMit seinen Zertifizierungen und einem erschwinglichen Preis ist die Mento-01 3D AOI-Maschine eine ausgezeichnete Investition für Unternehmen, die ihre Produktionseffizienz verbessern möchten.
Unsere 3D-AOI-Inspektionsmaschine hat eine Versorgungsleistung von 1000/Monat und ist mit einer intuitiven Benutzeroberflächensoftware ausgestattet.50/60Hz-Stromversorgung mit einer Größe von L 1300 X W 1300 X H 1500 mmEs eignet sich für PCB mit einer Dicke von 0,5 - 5 mm und einer Auflösung von 10 μm.
Unsere Produktanpassungsdienste erfüllen Ihre spezifischen Anforderungen und stellen sicher, dass Sie das Beste aus unserer PCB-AOI-Ausrüstung herausholen.Kontaktieren Sie uns noch heute, um mehr über unsere 3D AOI-Inspektionsmaschine zu erfahren und wie sie Ihrem Unternehmen zugute kommen kann.
Die 3D-AOI-Maschine wird mit einer Reihe von technischen Support und Dienstleistungen geliefert, um maximale Leistung und Effizienz zu gewährleisten.
Wir verpflichten uns, unseren Kunden außergewöhnlichen Support und Service zu bieten, um ihnen zu helfen, das Beste aus ihrer 3D-AOI-Maschine herauszuholen.
Produktverpackung:
Das Produkt der 3D AOI-Maschine wird sorgfältig verpackt, um eine sichere Lieferung zu gewährleisten. Es wird in eine robuste Kartonbox mit ausreichender Polsterung gelegt, um Schäden während des Transports zu vermeiden.
Versand:
Die Lieferung erfolgt durch einen seriösen Kurierdienst. Die geschätzte Lieferzeit hängt vom Bestimmungsort ab, aber wir bemühen uns, alle Bestellungen so schnell wie möglich zu liefern.Kunden erhalten eine Versandbestätigungs-E-Mail mit den Nachverfolgungsinformationen, sobald die Bestellung versendet wurde.
F: Wie lautet der Markenname dieser 3D-AOI-Maschine?
A: Der Markenname dieser 3D AOI-Maschine ist Mento.
F: Wie lautet die Modellnummer dieser 3D-AOI-Maschine?
A: Die Modellnummer dieser 3D-AOI-Maschine ist Mento-01.
F: Wo wird diese 3D-AOI-Maschine hergestellt?
A: Dieses Produkt der 3D-AOI-Maschine wird in China in Dongguan hergestellt.
F: Welche Zertifizierungen hat dieses 3D-AOI-Maschinenprodukt?
A: Dieses Produkt der 3D-AOI-Maschine verfügt über die Zertifizierung ISO9001/ISO14001.
F: Wie hoch ist die Mindestbestellmenge für dieses Produkt der 3D-AOI-Maschine?
A: Die Mindestbestellmenge für diese 3D-AOI-Maschine beträgt 1.
F: Ist der Preis dieser 3D-AOI-Maschine verhandelbar?
A: Ja, der Preis dieser 3D AOI-Maschine ist verhandelbar.
F: Was ist die Lieferzeit für dieses 3D-AOI-Maschinenprodukt?
A: Die Lieferzeit für diese 3D-AOI-Maschine beträgt eine Woche.
F: Welche Zahlungsbedingungen gelten für dieses Produkt der 3D-AOI-Maschine?
A: Die Zahlungsbedingungen für diese 3D-AOI-Maschine sind online.
F: Wie hoch ist die Versorgungsfähigkeit dieser 3D-AOI-Maschine?
A: Die Lieferkapazität dieser 3D-AOI-Maschine beträgt 1000/Monat.
