Produktdetails
Place of Origin: China dongguan
Markenname: Mento
Zertifizierung: ISO9001/ISO14001
Model Number: K3412
Zahlungs-u. Verschiffen-Ausdrücke
Minimum Order Quantity: 1
Preis: Verhandlungsfähig
Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Entschließung: |
10 μm |
Betriebssystem: |
Ubuntu |
Gewicht: |
1100kg |
Abmessung: |
L 1000 X W 1380 X H 1600 mm |
Inspektions-Bereich: |
Bis zu 510 x 510 mm |
Inspektionsarten: |
Lötverbindung, Bauteil, Defekt |
Ausrichtungsmethode: |
Automatische Ausrichtung |
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Entschließung: |
10 μm |
Betriebssystem: |
Ubuntu |
Gewicht: |
1100kg |
Abmessung: |
L 1000 X W 1380 X H 1600 mm |
Inspektions-Bereich: |
Bis zu 510 x 510 mm |
Inspektionsarten: |
Lötverbindung, Bauteil, Defekt |
Ausrichtungsmethode: |
Automatische Ausrichtung |
Anwendungsbereich
Inspektion von Lötverbindungen und Montagevorrichtungen
Eigenschaften
1.Hochgeschwindigkeit, einzelne FOV-Verarbeitungszeit beträgt etwa 350 ms
2.Anti-Interferenz, hohe Präzision, große Reichweite
3.RGB-Lichtquelle integriert nahtlos 2D-Informationen zur Verbesserung der Urteilsgenauigkeit
4.Drei-dimensionale Höhenvisualisierung, die dreidimensionale RGB-Daten und Höhenwärmekarten anzeigen kann
Technischer Parameter
| Gerätemodell | K3412 | |
| Erkennungsfähigkeit | Erkennungselemente | Fehlgedruckt, übermäßig gelötet, unzureichend gelötet, gelötete Brücken, gelötete Paste, Formfehler, Offset |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 12MP Hochgeschwindigkeits-Farbkamera |
| Lichtquelle | 4 DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Erkennungsleistung | Höhengenauigkeit (Kalibriermodul) | 1 μm (mit Standardkalibrierblock) |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 20 mm/40 mm | |
| Lösung des Schattenproblems | Gitter-Phasenverschiebungstechnologie zur Beseitigung von Schatten und vierdirektionales 3D-Lichtquelle-Beleuchtungssystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1000xD1380xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Softwareunterstützte Eingabeformate | Unterstützt Gerber-Format (274X), ODB++ | |
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
Unser innovatives Bildverarbeitungssystem bietet eine Reihe von Kernvorteilen und Technologien, die die Genauigkeit und Präzision Ihrer Arbeit verbessern können.Eine unserer herausragenden Eigenschaften sind unsere hochauflösenden Bildfunktionen, die mit unterschiedlichen Auflösungen konfiguriert werden können, um selbst die kleinsten Defekte hervorzuheben - so dass sie leicht zu erkennen und zu analysieren sind.
Wir erreichen diese hochauflösende Aufnahme durch die Verwendung von ultra-hohen Bildrate 5MP und 12MP Hochgeschwindigkeits-Farb-Industrie-Kameras.Diese Kameras sind mit hochwertigen Telezentrikobjektiven mit großem Durchmesser kombiniert, die entworfen wurden, um Verzerrungen zu minimieren und die Schärfe zu maximieren., qualitativ hochwertige Bilder, die mit hoher und niedriger Bilderklarheit kompatibel sind.
Unser System nutzt auch eine fortschrittliche Kalibriertechnologie, um die höchste Maßgenauigkeit zu gewährleisten.Korrektur der Verzerrung der Linse, und Fehlerkorrektur bei der Installation - was zu einem hochpräzisen Messgerät führt, auf das man sich für detaillierte und genaue Analysen verlassen kann.
Darüber hinaus ist unsere mehrwinkelhafte Lichtquelle so konzipiert, dass Details wie Lötverbindungen und Seidenbildschirmfunktionen effektiv hervorgehoben werden können.Wir haben unsere Lichtquelle mit einem konstanten Stromcontroller ausgestattet, um eine gleichbleibende Helligkeit und optimale Bildqualität zu gewährleisten..
Der Anwendungsbereich dieses Produkts umfaßt die Inspektion von Schweißverbindungen und montierten Geräten.Sicherstellung, dass die Gesamtqualität und Funktionalität des Produkts nicht beeinträchtigt werden.
Dieses Produkt verfügt über eine Reihe von Eigenschaften, die es für die Inspektion von Lötverbindungen und montierten Geräten sehr effektiv machen.Das macht es zu einer sehr schnellen Verarbeitungsmaschine.Darüber hinaus ist es mit Anti-Interferenz-Fähigkeiten ausgelegt, die eine hohe Präzision bei einer Vielzahl von Eingaben bieten.
Ein weiteres wichtiges Merkmal ist die nahtlose Integration von 2D-Informationen aus der RGB-Lichtquelle, die die Richtigkeit des Urteils verbessert.Bereitstellung eines wertvollen Visualisierungswerkzeugs, das RGB-Daten sowie Höhenwärmekarten anzeigtDiese Eigenschaften machen den Inspektionsprozess schnell, genau und hochwirksam.
Unsere Software bietet einen schnellen und minimalistischen Ansatz zur grafischen Programmierung. Mit Universalmodulen können Sie Standardanwendungen erstellen und schnell Prototypen Ihrer Projekte erstellen.Sie können Ihre Prototypen in kürzester Zeit überprüfen, wodurch der Entwicklungsprozess wesentlich effizienter wird.
Einer der wichtigsten Vorteile unserer Software ist die Möglichkeit, visuelle Inspektionen ohne Codierung durchzuführen.Sie können leicht ein visuelles Inspektions-Algorithmus-Prozess erstellen, indem Sie verschiedene Module kombinieren und mit der Maus klickenDies macht die visuelle Inspektion viel einfacher und schneller und spart Ihnen langfristig viel Zeit.
Neben der visuellen Inspektion vereinfacht unsere Software auch den Bewegungssteuerungsprozess.Sie müssen keinen Code kennen, um Bewegung zu steuern - unser Bewegungskontrollprozess bietet eine Bewegung Karte Steuerungsschnittstelle, die nur interaktive Konfiguration erfordertMit dieser Schnittstelle können Sie ohne Probleme komplexe Bewegungskontrolleszenarien realisieren.

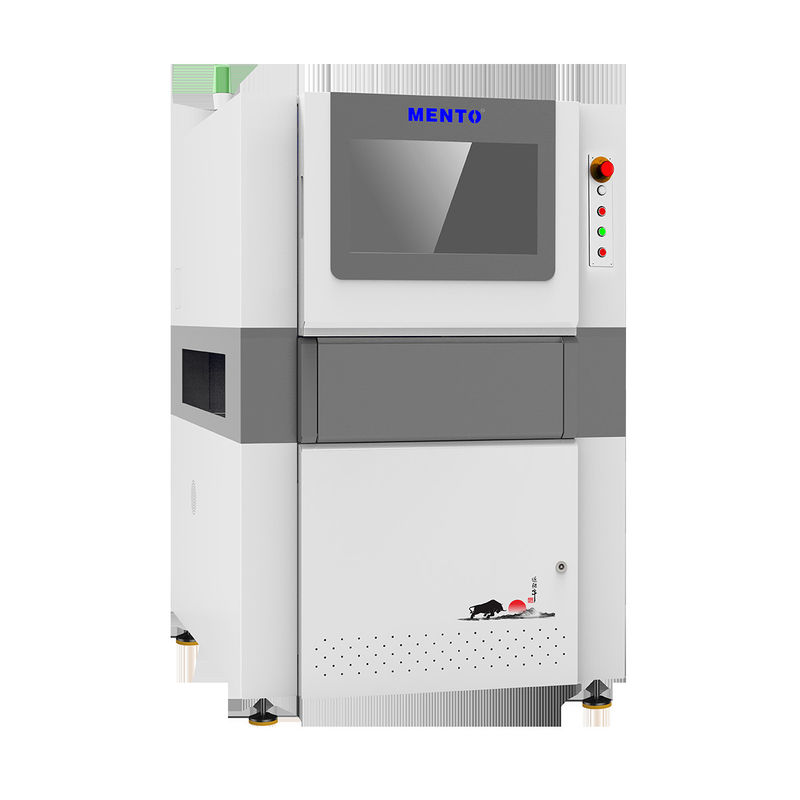

Mentos 3D AOI-Maschine, Modellnummer K3412, ist ein erstklassiges PCB-Inspektionssystem, hergestellt in China Dongguan.Gewährleistung der Einhaltung von Qualitäts- und Umweltstandards.
Unsere Produktanpassungsdienste bieten Flexibilität, um Ihre spezifischen Bedürfnisse zu erfüllen. Die Mindestbestellmenge beträgt nur 1, und der Preis ist verhandelbar, basierend auf Ihren Anforderungen.
Die Lieferzeit beträgt ca. 3 Wochen und unsere Lieferfähigkeit beträgt 1000 Einheiten pro Monat. Die Maschine hat Abmessungen von L 1000 X W 1380 X H 1600 mm und wiegt 1100 Kg. Sie läuft mit AC 220V,50/60Hz Stromversorgung und arbeitet mit dem Betriebssystem Ubuntu.
Die RGB-LED-Beleuchtung des aoi-PCB-Inspektionssystems ermöglicht eine klare und genaue Abbildung von Leiterplatten.Kontaktieren Sie uns noch heute, um mehr darüber zu erfahren, wie unsere Produktanpassungsdienste Ihren Bedürfnissen gerecht werden können.
Die 3D-AOI-Maschine ist mit technischer Unterstützung und Dienstleistungen ausgestattet, um eine optimale Leistung zu gewährleisten und Ausfallzeiten zu minimieren.
Unser technischer Support und unsere Dienstleistungen sind so konzipiert, dass Ihre 3D-AOI-Maschine reibungslos und effizient läuft, sodass Sie sich auf Ihre Produktionsziele konzentrieren können.
Produktverpackung:
Die 3D-AOI-Maschine wird in einer robusten Kartonbox mit Schaumstoffbeilagen geliefert, um sie während des Versands zu schützen.
Versand:
Das Produkt wird über einen seriösen Kurierdienst versandt und muss bei der Lieferung unterschrieben werden.aber kann je nach Bestimmungsort variierenDie Versandkosten werden auf der Grundlage der Lieferadresse berechnet und der Gesamtkosten der Bestellung hinzugefügt.
Häufig gestellte Fragen
F: Welche Marke trägt dieses Produkt?
A: Der Markenname dieses Produkts ist Mento.
F: Welche Modellnummer hat dieses Produkt?
A: Die Modellnummer dieses Produkts lautet K3412.
F: Wo wird dieses Produkt hergestellt?
A: Dieses Produkt wird in China, Dongguan, hergestellt.
F: Welche Zertifizierungen hat dieses Produkt?
A: Dieses Produkt verfügt über ISO9001 und ISO14001 Zertifizierungen.
F: Wie hoch ist die Mindestbestellmenge für dieses Produkt?
A: Die Mindestbestellmenge für dieses Produkt beträgt 1.
F: Ist der Preis verhandelbar?
A: Ja, der Preis dieses Produkts ist verhandelbar.
F: Wie lange dauert die Lieferung für dieses Produkt?
A: Die Lieferzeit für dieses Produkt beträgt 3 Wochen.
F: Wie hoch ist die Versorgungsfähigkeit dieses Produkts?
A: Die Lieferkapazität dieses Produkts beträgt 1000/Monat.
