Produktdetails
Herkunftsort: China Dongguan
Markenname: Mento
Zertifizierung: ISO9001/ISO14001
Modellnummer: k3205
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)
Lieferzeit: 3 Wochen
Zahlungsbedingungen: auf der Linie, L/C, T/T
Versorgungsmaterial-Fähigkeit: 1000/Monat
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Beleuchtung: |
RGB LED |
Inspektions-Bereich: |
Bis zu 510 x 510 mm |
Betriebssystem: |
Windows 10 |
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Software: |
Intuitive Benutzeroberfläche |
PCB-Dicke: |
0.5 - 5 mm |
Entschließung: |
10 μm |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Beleuchtung: |
RGB LED |
Inspektions-Bereich: |
Bis zu 510 x 510 mm |
Betriebssystem: |
Windows 10 |
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Software: |
Intuitive Benutzeroberfläche |
PCB-Dicke: |
0.5 - 5 mm |
Entschließung: |
10 μm |
Online-AOI-Funktionen
1. Hochkostenleistung
2Standard 5 Millionen globale Belichtung industrielle Farbkamera
3Das erste Unternehmen in China, das Telezentriklinsen mit großem Durchmesser verwendet (die auf Produkte ausgerichtet werden können)
4. Unabhängig entwickeltes optisches System (Konsistenz der Lichtquelle)
5. Hochstabile integrierte Gießplattform
Anwendungsbereich: Inspektion von Lötverschlüssen und montierten Geräten

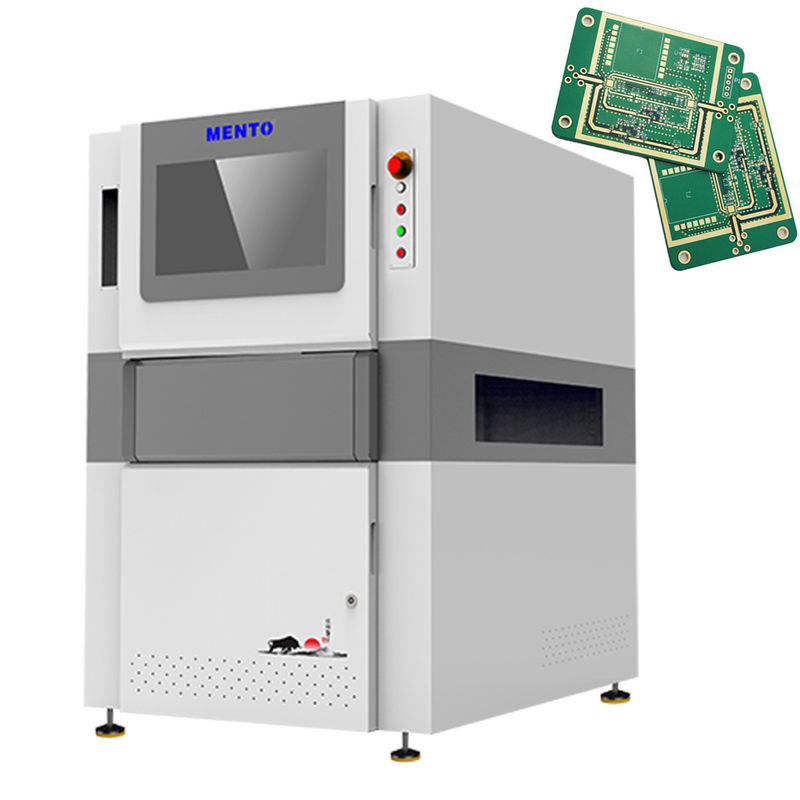

Die 3D-AOI-Inspektionsmaschine ist mit einer leistungsstarken AC-Stromversorgung mit 220 V und 50/60 Hz ausgestattet, die einen stabilen und zuverlässigen Betrieb gewährleistet.Diese Maschine verwendet eine 3D-Digitalkamera, die hochauflösende Bilder der elektronischen Baugruppen erfasst. Die Kamera kann Bilder aus verschiedenen Winkeln aufnehmen und bietet eine 360-Grad-Ansicht der Montage.Es gibt keinen Raum für Fehler..
Die 3D-AOI-Inspektionsmaschine verwendet RGB-LED-Beleuchtung zur Beleuchtung der elektronischen Baugruppen.Sicherstellung, dass alle Bauteile und Lötverbindungen gut sichtbar sindDie RGB-LED-Beleuchtung bietet auch die Möglichkeit, die Farbtemperatur und -intensität anzupassen, wodurch eine optimale Beleuchtung für verschiedene Arten von Baugruppen gewährleistet wird.
| Gerätemodell | K3205 | |
| Erkennungsfähigkeit | Erkennungselemente | Fehlgedruckt, zu viel Löt, zu wenig Löt, Lötbrücke, Lötpaste, Formfehler, Offset |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 5MP Hochgeschwindigkeits-Farbkamera |
| Lichtquelle | Dual DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Erkennungsleistung | Höhengenauigkeit (Kalibriermodul) | 1 μm (mit Standardkalibrierblock) |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 500 μm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1350xD1000xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Softwareunterstützte Eingabeformate | Unterstützt Gerber-Format (274X), ODB++ | |
| Statistikmanagementinstrumente |
Histogramm, X-Bar & R-Diagramm, X-Bar & S-C hart, C p & C pk, %Gage R & R, SPI tägliche/wöchentliche/monatliche Berichte, Echtzeit-SPC& Multiple Display |
|
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
Diese 3D-AOI-Maschine ist ein hochmodernes PCB-Inspektionssystem, das für höchste Präzision entwickelt wurde.Es wird von führenden Herstellern von Aoi-Geräten hergestellt und ist mit einer 3D-Digitalkamera für präzise Inspektionen der Lötverbindung ausgestattetDie Maschine kann eine Fläche von bis zu 510 x 510 mm mit Hilfe von 3D-Inspektionsmethoden untersuchen.
| Entschließung | 10 μm |
| Inspektionsbereich | Bis zu 510 x 510 mm |
| Gewicht | 800 kg |
| Typ der Kamera | 3D-Digitalkamera |
| Software | Intuitive Benutzeroberfläche |
| PCB-Dicke | 0.5 - 5 mm |
| Beleuchtung | RGB-LED |
| Prüfmethode | 3D-Inspektion |
| Inspektionsgeschwindigkeit | Bis zu 80 Cm2/s |
| Abmessung | W1000mmxD1380mmxH1600mm |
Eine der Hauptmerkmale dieses Produkts ist, dass es verschiedene Arten von Defekten wie Lötverbindungen, Komponenten und andere Fehler untersuchen kann.Es ist eine ideale Lösung für Elektronikhersteller, die die Qualität ihrer Produkte sicherstellen müssen, bevor sie auf den Markt gebracht werden.Der Mento-01 kann den Benutzer über mögliche Probleme aufklären und warnen, um sicherzustellen, dass das PCB vor dem Versand von Fehlern frei ist.
Der Mento-01 eignet sich für verschiedene Anlässe und Szenarien, wie PCB-Herstellungsunternehmen, elektronische Montagefabriken und elektronische Produktdesigner.Es ist auch hilfreich für die Reparatur von elektronischen Geräten, die PCB-Inspektion und Reparatur benötigen, um richtig zu funktionieren.
Die Inspektionsfläche des Mento-01 kann bis zu 510 x 510 mm betragen und ist somit für PCB großer Größe geeignet.Die in diesem Produkt verwendete automatische Ausrichtungsmethode stellt sicher, dass die Inspektion genau und konsistent erfolgtMit einer Lieferkapazität von 1000 pro Monat kann dieses Produkt die Bedürfnisse verschiedener Kunden erfüllen.
Der Mento-01 ist kompatibel mit PCB-Stärken von 0,5-5 mm. Der Preis dieses Produkts ist verhandelbar und die Lieferzeit beträgt 1 Woche.Erleichterung des Transaktionsprozesses für den Kunden.
Zusammenfassend ist das Mento-01 ein zuverlässiges, genaues und effizientes PCB-Inspektionssystem, das Elektronikherstellern helfen kann, die Qualität ihrer Produkte zu gewährleisten.Es ist für verschiedene Anlässe und Szenarien geeignet und kann den Bedürfnissen verschiedener Kunden gerecht werden.
Der technische Support und die Dienstleistungen für die 3D-AOI-Maschine umfassen:
- Installations- und Einrichtungshilfe
- Ausbildung von Bediener und Wartungskräften
- Fortlaufender technischer Support per Telefon, E-Mail oder Fernzugriff
- Reparatur- und Wartungsleistungen vor Ort
- Software-Upgrades und -Updates
- Ersatzteile und Verbrauchsmaterialien
- Kalibrierungs- und Zertifizierungsdienste
Produktverpackung:
Die 3D-AOI-Maschine wird sicher in einer Holzkiste verpackt, um einen sicheren Transport zu gewährleisten.
Versand:
Der Versand wird von unserem Logistikteam organisiert und über einen zuverlässigen Kurierdienst versandt. Die Versandkosten werden anhand des Bestimmungsortes und des Gewichts der Kiste berechnet.Eine Nachverfolgungsnummer wird nach Absendung der Sendung angegeben..
F: Wie lautet der Markenname der 3D-AOI-Maschine?
A: Der Markenname der 3D AOI-Maschine ist Mento.
F: Wie lautet die Modellnummer der 3D-AOI-Maschine?
A: Die Modellnummer der 3D-AOI-Maschine ist Mento-01.
F: Wo wird die 3D-AOI-Maschine hergestellt?
A: Die 3D-AOI-Maschine wird in China in Dongguan hergestellt.
F: Welche Zertifizierungen hat die 3D-AOI-Maschine?
A: Die 3D-AOI-Maschine verfügt über ISO9001/ISO14001 Zertifizierungen.
F: Wie hoch ist die Mindestbestellmenge für die 3D-AOI-Maschine?
A: Die Mindestbestellmenge für die 3D-AOI-Maschine beträgt 1.
F: Wie hoch ist der Preis der 3D-AOI-Maschine?
A: Der Preis der 3D-AOI-Maschine ist verhandelbar.
F: Wie lange dauert die Lieferzeit für die 3D-AOI-Maschine?
A: Die Lieferzeit für die 3D-AOI-Maschine beträgt 3 Wochen.
F: Welche Zahlungsbedingungen gelten für die 3D-AOI-Maschine?
A: Die Zahlungsbedingungen für die 3D-AOI-Maschine sind abgeschlossen.
F: Wie hoch ist die Versorgungsfähigkeit der 3D-AOI-Maschine?
A: Die Lieferkapazität der 3D-AOI-Maschine beträgt 1000 pro Monat.
