Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Produktdetails
Herkunftsort: China Dongguan
Markenname: Mento
Zertifizierung: ISO9001/ISO14001
Modellnummer: K3412
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)
Lieferzeit: 3 Wochen
Zahlungsbedingungen: Auf Linie
Versorgungsmaterial-Fähigkeit: 1000/Monat
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Inspektions-Bereich: |
Bis zu 510 x 510 mm |
Betriebssystem: |
Windows 10 |
Inspektionsarten: |
Lötverbindung, Bauteil, Defekt |
Software: |
Intuitive Benutzeroberfläche |
Prüfmethode: |
3D-Inspektion |
Entschließung: |
10 μm |
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Inspektions-Bereich: |
Bis zu 510 x 510 mm |
Betriebssystem: |
Windows 10 |
Inspektionsarten: |
Lötverbindung, Bauteil, Defekt |
Software: |
Intuitive Benutzeroberfläche |
Prüfmethode: |
3D-Inspektion |
Entschließung: |
10 μm |
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |

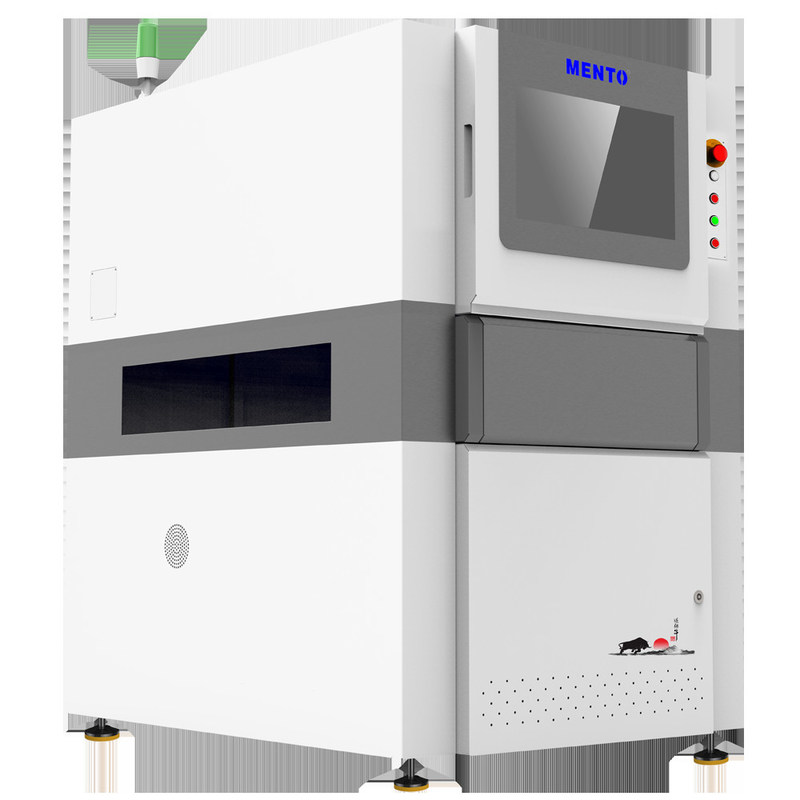

Unsere 3D-AOI-Maschine verwendet automatische Ausrichtung, so dass es einfach zu bedienen und bequem für jeden Benutzer.Zeitersparnis und Zuverlässigkeit der Ergebnisse.
Wenn es um Inspektionsarten geht, ist unsere 3D-AOI-Maschine für Sie da. Sie kann Inspektionen für Lötverbindungen, Komponenten und Defekte durchführen und sicherstellen, dass Ihre PCBs gründlich überprüft werden.Dies stellt sicher, dass Ihre Produkte von höchster Qualität sind und dass Ihre Kunden mit den erhaltenen Produkten zufrieden sind.
Unsere 3D-AOI-Maschine wird von AC 220V, 50/60Hz angetrieben, was sie in jeder Umgebung einfach zu bedienen macht.Sicherstellen, dass Ihre PCBs gründlich überprüft werden.
Es gibt viele Hersteller von PCB-AOI-Ausrüstungen, aber unsere 3D-AOI-Maschine hebt sich vom Rest ab..Also, wenn Sie nach einer hochwertigen PCB AOI Ausrüstung suchen, wählen Sie unsere 3D AOI Maschine.
| Gerätemodell | K3412 | |
| Erkennungsfähigkeit | Erkennungselemente | |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 12MP Hochgeschwindigkeits-Farb-Industrie-Kamera |
| Lichtquelle | 4 DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 20 mm/40 mm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1000xD1380xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
Diese 3D-AOI-Maschine ist eine wesentliche Ausrüstung für Hersteller von PCB-AOI-Ausrüstungen.Die intuitive Benutzeroberfläche erleichtert den Betrieb. Die RGB-LED-Beleuchtung sorgt für eine genaue Inspektion. Sie kann PCB mit einer Dicke von 0,5 bis 5 mm behandeln. Mit einem Gewicht von 800 kg ist sie eine zuverlässige und robuste Aoi-PCB-Inspektionsgeräte.
| Produktattribut | Wert |
| Produktbezeichnung | 3D-AOI-Inspektionsmaschine |
| Entschließung | 10 μm |
| Typ der Kamera | 3D-Digitalkamera |
| Ausrichtungsverfahren | Automatische Ausrichtung |
| Betriebssystem | Windows 10 |
| Beleuchtung | RGB-LED |
| Abmessung | L 1300 X W 1300 X H 1500 mm |
| Inspektionsgeschwindigkeit | Bis zu 80 Cm2/s |
| Gewicht | 800 kg |
| Software | Intuitive Benutzeroberfläche |
| Stromversorgung | Wechselstrom 220V, 50/60Hz |
Die 3D-AOI-Maschine Mento-01 ist für die automatische Ausrichtung von Leiterplatten mit einer Dicke zwischen 0,5 mm und 5 mm ausgelegt.und die Inspektionsgeschwindigkeit kann bis zu 80 cm2/s betragenDiese Eigenschaften machen es zu einem idealen PCB-Inspektionssystem für verschiedene Branchen, einschließlich Automobil, Luftfahrt, Medizin und Telekommunikation.
Die 3D-AOI-Maschine Mento-01 ist ideal für PCB-Herstellungsunternehmen geeignet, die eine hohe Präzision und Genauigkeit bei der PCB-Inspektion benötigen.Es ist ein effizientes und zuverlässiges Werkzeug, das bei der Erkennung von Defekten in den PCBs hilftDie automatische Ausrichtung sorgt dafür, dass jede Prüfung mit höchster Genauigkeit durchgeführt wird.Verringerung des manuellen Eingreifens.
Mit seinem kompakten Design hat die Mento-01 3D AOI-Maschine eine Dimension von L1300 x W1300 x H1500mm, was die Installation in jedem Arbeitsbereich erleichtert.Diese Maschine eignet sich perfekt für kleine und mittlere PCB-Herstellungsunternehmen, die eine effiziente und zuverlässige PCB-AOI-Ausrüstung benötigen, ohne die Qualität zu beeinträchtigen.
Abschließend ist die Mento-01 3D AOI-Inspektionsmaschine ein wesentliches Werkzeug für PCB-Herstellungsunternehmen, die bei der Inspektion von PCB ein hohes Maß an Präzision und Genauigkeit benötigen.Automatische Ausrichtung, Inspektionsgeschwindigkeit und Abdeckung machen es zu einer idealen Wahl für verschiedene Anwendungen in der Automobil-, Luft- und Raumfahrt-, Medizin- und Telekommunikationsindustrie.
Der technische Support und die angebotenen Dienstleistungen für die 3D-AOI-Maschine umfassen:
Produktverpackung:
Die 3D-AOI-Maschine wird in einem robusten Karton mit Schaumpolsterung und Blasenverpackung verpackt, um einen sicheren Transport zu gewährleisten.und Handhabungsanweisungen.
Versand:
Die 3D-AOI-Maschine wird so effizient und kostengünstig wie möglich versendet, wobei gleichzeitig eine rechtzeitige und sichere Lieferung gewährleistet wird.Die Kunden erhalten eine Nachverfolgungsnummer und ein voraussichtliches Lieferdatum..
A: Der Markenname der 3D AOI-Maschine ist Mento.
F: Wie lautet die Modellnummer der 3D-AOI-Maschine?
A: Die Modellnummer der 3D-AOI-Maschine ist Mento-01.
F: Wo wird die 3D-AOI-Maschine hergestellt?
A: Die 3D AOI-Maschine wird in China, Dongguan, hergestellt.
F: Welche Zertifizierungen hat die 3D-AOI-Maschine?
A: Die 3D AOI-Maschine ist nach ISO9001/ISO14001 zertifiziert.
F: Wie hoch ist die Mindestbestellmenge für die 3D-AOI-Maschine?
A: Die Mindestbestellmenge für die 3D-AOI-Maschine beträgt 1.
F: Wie hoch ist der Preis der 3D-AOI-Maschine?
A: Der Preis der 3D-AOI-Maschine ist verhandelbar.
F: Wie lange dauert die Lieferzeit für die 3D-AOI-Maschine?
A: Die Lieferzeit für die 3D-AOI-Maschine beträgt eine Woche.
F: Welche Zahlungsbedingungen gelten für die 3D-AOI-Maschine?
A: Die Zahlungsbedingungen für die 3D-AOI-Maschine sind online.
F: Wie hoch ist die Versorgungsfähigkeit der 3D-AOI-Maschine?
A: Die Lieferkapazität der 3D-AOI-Maschine beträgt 1000 pro Monat.
