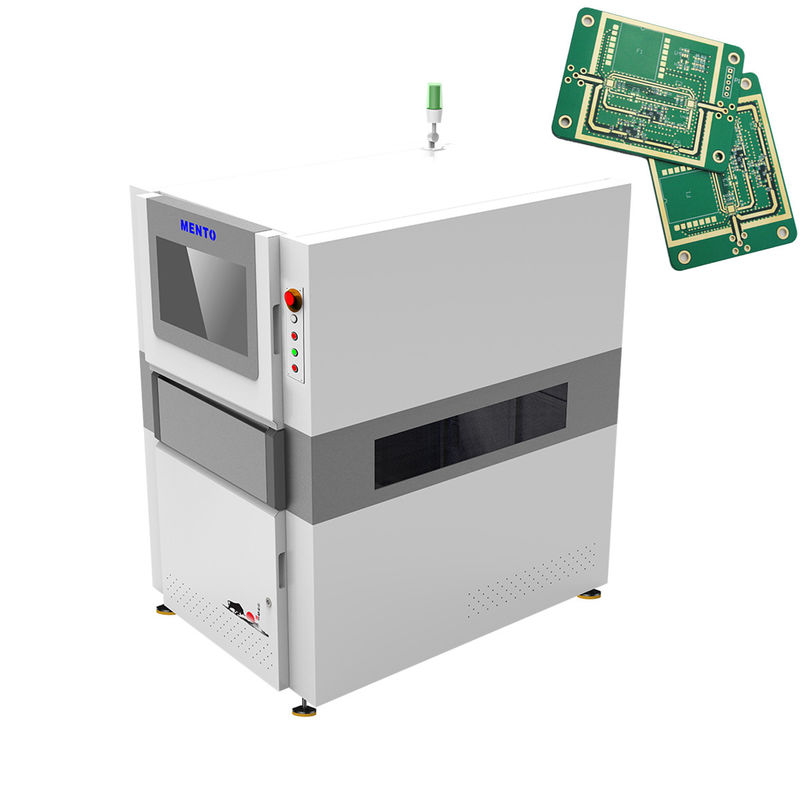

3D-AOI-Vision-automatische optische Inspektionsmaschine 50 Hz

Produktdetails

Herkunftsort: China Dongguan

Markenname: Mento

Zertifizierung: ISO9001/ISO14001

Modellnummer: K3412

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: Verhandlungsfähig

Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)

Lieferzeit: 3 Wochen

Zahlungsbedingungen: auf der Linie, L/C, T/T

Versorgungsmaterial-Fähigkeit: 1000/Monat

Erhalten Sie besten Preis
Produktdetails
Hervorheben:

3D-Aoi-automatische optische Inspektionsmaschine

,

Maschine zur automatischen optischen Inspektion

,

50 Hz Aoi-Maschinensicht

Ausrichtungsmethode:
Automatische Ausrichtung
Stromversorgung:
Wechselstrom 220V, 50/60Hz
Typ der Kamera:
3D-Digitalkamera
Betriebssystem:
Windows 10
Software:
Intuitive Benutzeroberfläche
Inspektions-Bereich:
Bis zu 510 x 510 mm
PCB-Dicke:
0.5 - 5 mm
Gewicht:
1100kg
Ausrichtungsmethode:
Automatische Ausrichtung
Stromversorgung:
Wechselstrom 220V, 50/60Hz
Typ der Kamera:
3D-Digitalkamera
Betriebssystem:
Windows 10
Software:
Intuitive Benutzeroberfläche
Inspektions-Bereich:
Bis zu 510 x 510 mm
PCB-Dicke:
0.5 - 5 mm
Gewicht:
1100kg
Produkt-Beschreibung

Online-AOI-Funktionen

1. Hochkostenleistung

2Standard 5 Millionen globale Belichtung industrielle Farbkamera

3Das erste Unternehmen in China, das Telezentriklinsen mit großem Durchmesser verwendet (die auf Produkte ausgerichtet werden können)

4. Unabhängig entwickeltes optisches System (Konsistenz der Lichtquelle)

5. Hochstabile integrierte Gießplattform

Anwendungsbereich: Inspektion von Lötverschlüssen und montierten Geräten

Beschreibung des Produkts:

Die 3D AOI-Inspektionsmaschine ist eine umfassende Lösung für Hersteller, die eine zuverlässige, qualitativ hochwertige Inspektion ihrer Leiterplatten benötigen.,Die Maschine ist für die Geschwindigkeit ausgelegt und verfügt über eine beeindruckende Prüfgeschwindigkeit von bis zu 80 cm2/s.Dies bedeutet, dass Hersteller eine große Anzahl von PCBs schnell und effizient verarbeiten können.



Gerätemodell K3412
Erkennungsfähigkeit Erkennungselemente
Scannungsmethode Stop&Go
Optisches System Kamera 12MP Hochgeschwindigkeits-Farb-Industrie-Kamera
Lichtquelle 4 DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle
Entschließung 10 μm und 15 μm (optional)
Volumenwiederholbarkeit < 1% (Standardprüfblock, 3Sigma)
Höchstwert der Kompensation für die Plattenbiegung ±3 mm
Erkennungsfähigkeit GRR < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm)
Höchste Erkennungshöhe 20 mm/40 mm
Lösung des Schattenproblems Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem
Echtzeitkompensationsmethode für Plattenbiegen Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung)
Prüfbildschirm Farbe (3D- und 2D-Bilder zusammen angezeigt)
Fahrgeräte Servomotor+Schraubführer
Bewegungsgeschwindigkeit 800 mm/s
Mindestmessgröße des Produkts 50 mm x 50 mm
Maximale messbare Produktgröße 400 mm x 500 mm
PCB-Dicke 0.5 ~ 6 mm
Anpassung der Gleisbreite Automatische Breiteneinstellung, manuelle Breiteneinstellung
Schaltplattenbeförderung/Festigung Befestigung von Gurtförderer/pneumatische Klemmen
Beförderungsrichtung Von links nach rechts, von rechts nach links.
Umlaufbahnhöhe 900 ± 20 mm
Computerkonfiguration Mainframe CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T
Überwachung 22"LED
Betriebssystem Das ist Ubuntu
Parameter Gesamtgröße W1000xD1380xH1600mm (ohne Alarmleuchte)
Gewicht 1100 kg
Stromquelle AC220V/50~60Hz/2000W
Luftdruck 0.5Mpa
Umweltanforderungen Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost)
Vor- und nachgelagerte Kommunikation der Ausrüstung Standard SMEMA-Schnittstelle


Eigenschaften:

  • Produktbezeichnung: 3D AOI-Maschine
  • Prüfverfahren: 3D-Prüfung
  • Stromversorgung: Wechselstrom 220 V, 50/60 Hz
  • Ausrichtung: automatische Ausrichtung
  • Typ der Kamera: 3D-Digitalkamera
  • Auflösung: 10 μm

Diese 3D AOI-Maschine ist ein hochmodernes Produkt, das von führenden Herstellern von AOI-Ausrüstungen hergestellt wird.Es ist mit einer hochauflösenden 3D-Digitalkamera und einer automatischen Ausrichtung ausgestattet, die genaue Inspektionsergebnisse gewährleistet.



Technische Parameter:

Inspektionsgeschwindigkeit: Bis zu 80 Cm2/s
Prüfmethode: 3D-Inspektion
Software: Intuitive Benutzeroberfläche
Stromversorgung: Wechselstrom 220V, 50/60Hz
Inspektionsarten: Lötverbindung, Bauteil, Defekt
Typ der Kamera: 3D-Digitalkamera
Ausrichtungsverfahren: Automatische Ausrichtung
Abmessung: L 1300 X W 1300 X H 1500 mm
Gewicht: 800 kg
Die Entschließung: 10 μm

Anwendungen:

Die 3D-AOI-Maschine Mento-01 ist nach ISO9001/ISO14001 zertifiziert, um ihre Qualität und Leistung zu gewährleisten.Es ist eine erschwingliche Option für kleine und große Unternehmen gleichermaßenDie Lieferzeit für dieses Produkt beträgt nur 1 Woche und die Zahlung kann online erfolgen.

Eines der wichtigsten Merkmale von Mento-01 ist seine intuitive Benutzeroberfläche, die sowohl für erfahrene Betreiber als auch für Anfänger einfach zu bedienen ist.Dieses Produkt ist mit einem leistungsstarken Prüfbereich von bis zu 510 x 510 mm ausgestattet, so dass es perfekt für große PCBs ist.

Die Mento-01 3D AOI-Maschine ist ideal für eine Vielzahl von Anwendungen und Szenarien geeignet.Es kann auch von Herstellern von Aoi-Ausrüstungen verwendet werden, um sicherzustellen, dass hochwertige PCBs hergestellt werden.

Mit seinen leistungsstarken Inspektionsarten, einschließlich Lötverbindung, Bauteil und Defekt, ist Mento-01 ein vielseitiges Produkt, das eine Vielzahl von Inspektionsaufgaben bewältigen kann.Damit ist es ein schnelles und effizientes Produkt, das dazu beitragen kann, die Herstellungszeit zu verkürzen..

Insgesamt ist die 3D-AOI-Maschine Mento-01 eine ausgezeichnete Wahl für Unternehmen, die eine zuverlässige und effiziente Lösung für ihre PCB-Inspektionsanforderungen suchen.Die hohe Qualität der Leistung und die wettbewerbsfähigen Preise machen sie zu einer großartigen Investition, die Unternehmen jeder Größe zugute kommen kannMit einer Lieferkapazität von 1000 pro Monat ist dieses Produkt leicht verfügbar, um Ihren Bedürfnissen gerecht zu werden.



Unterstützung und Dienstleistungen:

Der technische Support und die Dienstleistungen für die 3D-AOI-Maschine umfassen:

  • Installations- und Einrichtungshilfe
  • Ausbildung zum Betrieb und zur Wartung von Maschinen
  • Telefonische und E-Mail-Unterstützung bei Fehlerbehebungen und technischen Problemen
  • Fernzugriffsunterstützung für Softwareaktualisierungen und Diagnostik
  • Reparatur- und Wartungsarbeiten vor Ort
  • Wahlfähige Pläne für die vorbeugende Wartung


Verpackung und Versand:

Produktverpackung:

  • Die 3D-AOI-Maschine wird in einem robusten Karton verpackt.
  • Die Maschine wird mit Schaumpolsterung an Ort und Stelle gesichert, um Schäden während des Versands zu vermeiden.
  • Alle notwendigen Kabel und Zubehör sind im Paket enthalten.
  • Das Paket enthält außerdem eine Bedienungsanleitung für die einfache Einrichtung und Bedienung.

Versand:

  • Das Paket wird über einen seriösen Kurierdienst versandt.
  • Der Versand erfolgt rasch und effizient, um sicherzustellen, dass das Produkt rechtzeitig ankommt.
  • Eine Nachverfolgungsnummer wird zur Verfügung gestellt, damit der Kunde den Fortschritt seiner Sendung verfolgen kann.
  • Versandgebühren können anfallen und werden anhand des vom Kunden gewählten Bestimmungsortes und der von ihm gewählten Versandmethode berechnet.


Häufige Fragen:

Häufig gestellte Fragen zu Mento-01 3D AOI-Maschine:

F: Was ist der Ursprung der Mento-01 3D AOI-Maschine?

A: Die Mento-01 3D AOI Maschine wird in China, speziell in Dongguan, hergestellt.

F: Welche Zertifizierungen hat die Mento-01 3D AOI-Maschine?

A: Die 3D-AOI-Maschine Mento-01 verfügt über eine ISO9001/ISO14001 Zertifizierung.

F: Wie hoch ist die Mindestbestellmenge für die 3D-AOI-Maschine Mento-01?

A: Die Mindestbestellmenge für die 3D-AOI-Maschine Mento-01 beträgt 1.

F: Was ist die Lieferzeit für die 3D-AOI-Maschine Mento-01?

A: Die Lieferzeit für die Mento-01 3D AOI-Maschine beträgt 3 Wochen.

F: Wie hoch ist die Versorgungsfähigkeit der 3D-AOI-Maschine Mento-01?

A: Die Lieferkapazität der Mento-01 3D AOI-Maschine beträgt 1000/Monat.

F: Wie sind die Zahlungsbedingungen für die Mento-01 3D AOI-Maschine?

A: Die Zahlungsbedingungen für die Mento-01 3D AOI-Maschine sind online und verhandelbar.
