Produktdetails
Herkunftsort: DongGuan
Markenname: MENTO
Zertifizierung: FCC.ROHS,CCC
Modellnummer: K3212
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 3
Verpackung Informationen: W1350xD1000xH1600mm
Lieferzeit: 20 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10 Stück + 20 Arbeitstage
AOI: |
Automatisiert |
PCB-Dicke: |
0,2 mm - 6 mm |
Abmessung: |
1000 mm x 800 mm x 1500 mm |
Kamera: |
Digitale Kamera mit hoher Auflösung |
Lichtquelle: |
LED-Leuchte |
Genauigkeit der Inspektion: |
990,9% |
Software: |
Erweiterte Bildverarbeitungssoftware |
AOI: |
Automatisiert |
PCB-Dicke: |
0,2 mm - 6 mm |
Abmessung: |
1000 mm x 800 mm x 1500 mm |
Kamera: |
Digitale Kamera mit hoher Auflösung |
Lichtquelle: |
LED-Leuchte |
Genauigkeit der Inspektion: |
990,9% |
Software: |
Erweiterte Bildverarbeitungssoftware |

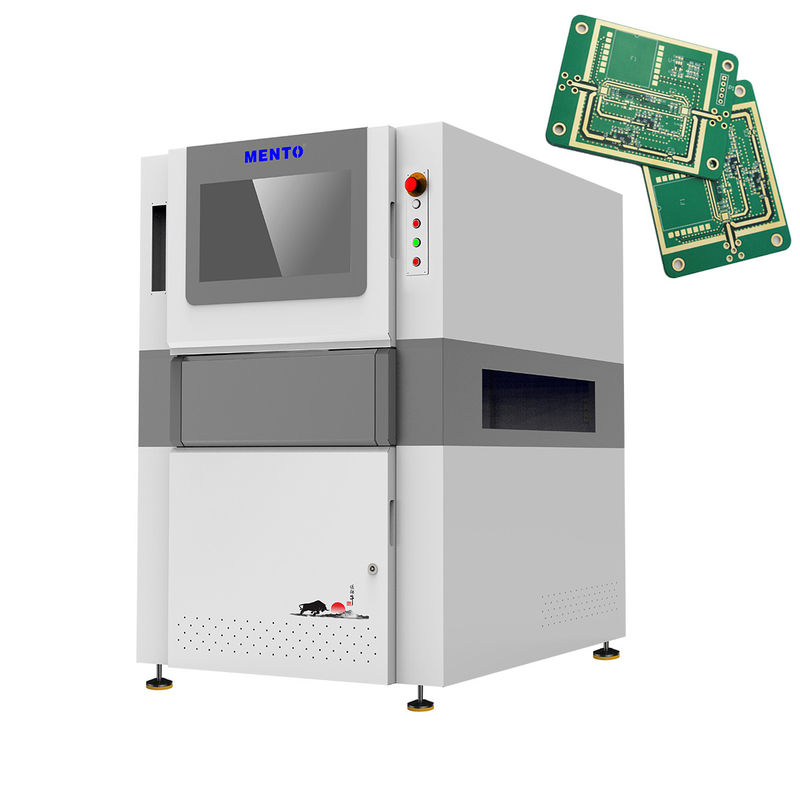

Online-AOI-Funktionen
1. Hochkostenleistung
2Standard 5 Millionen globale Belichtung industrielle Farbkamera
3Das erste Unternehmen in China, das Telezentriklinsen mit großem Durchmesser verwendet (die auf Produkte ausgerichtet werden können)
4. Unabhängig entwickeltes optisches System (Konsistenz der Lichtquelle)
5. Hochstabile integrierte Gießplattform
Anwendungsbereich: Inspektion von Lötverschlüssen und montierten Geräten
3D-Lötpasteinspektion der K32-Serie
| Gerätemodell | K3212 | |
| Erkennungsfähigkeit | Erkennungselemente | Fehlgedruckt, zu viel Löt, zu wenig Löt, Lötbrücke, Lötpaste, Formfehler, Offset |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 12MP Hochgeschwindigkeits-Farbkamera |
| Lichtquelle | Dual DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Erkennungsleistung | Höhengenauigkeit (Kalibriermodul) | 1 μm (mit Standardkalibrierblock) |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 500 μm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1350xD1000xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Softwareunterstützte Eingabeformate | Unterstützt Gerber-Format (274X), ODB++ | |
| Statistikmanagementinstrumente |
Histogramm, X-Bar & R-Diagramm, X-Bar & S-C hart, C p & C pk, %Gage R & R, SPI tägliche/wöchentliche/monatliche Berichte, Echtzeit-SPC& Multiple Display |
|
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
Prinzip der Messung des Phasenprofils
Objekt deformiert (moduliert) das Sinusmuster
Berechnen Sie die Sinusphase und finden Sie die Höhe (Demodulation)
Störungsfrei, hohe Präzision, große Reichweite
1Die beweglichen Streifen sorgen für die Fähigkeit, Umgebungslichtstörungen zu widerstehen.
2. Hochfrequente Streifen sorgen für eine ausreichend hohe vertikale Auflösung
3Niedrigfrequenzstreifen sorgen für einen ausreichend breiten Messbereich.
Umfassende MESdAtäIchSchnittstellencFähigkeitenund leistungsstarkes SPC-System
1Echtzeitstatistiken der zehn wichtigsten Alarmkomponenten
2. Die Anzahl der Alarme kann so eingestellt werden, dass die Maschine gesperrt wird
3Exportieren Sie das gesamte Board-Image jeder PCB in Echtzeit für eine spätere Rückverfolgbarkeit
