Produktdetails
Herkunftsort: China Dongguan
Markenname: Mento
Zertifizierung: ISO9001/ISO14001
Modellnummer: k3205
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Verpackung Informationen: 1200 mm*1500 mm*1800 mm
Lieferzeit: 3 Wochen
Zahlungsbedingungen: auf der Linie, L/C, T/T
Versorgungsmaterial-Fähigkeit: 1000/Monat
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Typ der Kamera: |
3D-Digitalkamera |
Betriebssystem: |
Windows 10 |
Inspektions-Bereich: |
Bis zu 510 x 510 mm |
Abmessung: |
L 1300 X W 1300 X H 1500 mm |
Gewicht: |
1100kg |
Beleuchtung: |
RGB LED |
Software: |
Intuitive Benutzeroberfläche |
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Typ der Kamera: |
3D-Digitalkamera |
Betriebssystem: |
Windows 10 |
Inspektions-Bereich: |
Bis zu 510 x 510 mm |
Abmessung: |
L 1300 X W 1300 X H 1500 mm |
Gewicht: |
1100kg |
Beleuchtung: |
RGB LED |
Software: |
Intuitive Benutzeroberfläche |

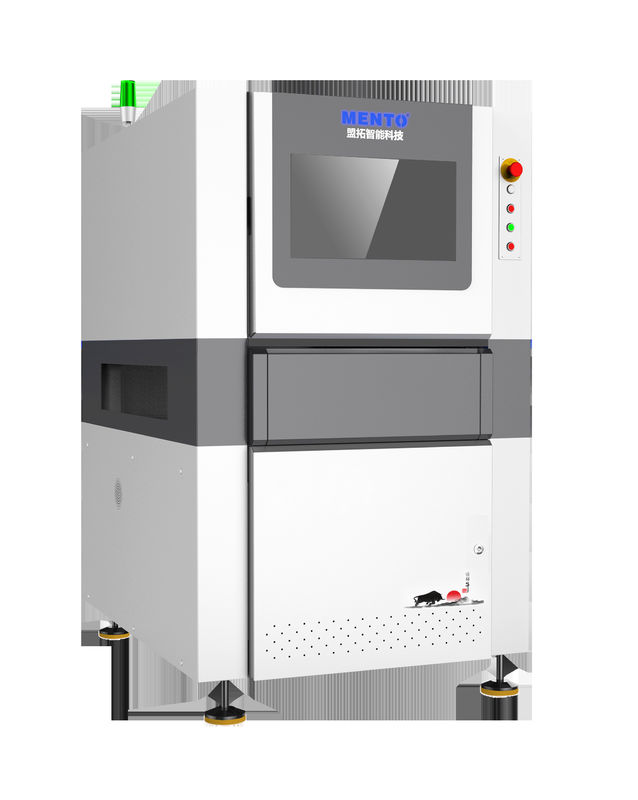

Die Maschine hat eine kompakte Konstruktion mit Abmessungen von L 1300 X W 1300 X H 1500 mm, was sie ideal für den Einsatz in kleinen und mittleren Produktionslinien macht.Dies bedeutet, dass es PCBs schnell und mit hoher Genauigkeit scannen und inspizieren kann.
Eines der wichtigsten Merkmale dieser 3D-AOI-Maschine ist ihr RGB-LED-Beleuchtungssystem, das eine helle und gleichmäßige Beleuchtung bietet, so dass die Maschine detaillierte Bilder der Leiterplattenoberfläche erfassen kann.Das System ist außerdem energieeffizient und hat im Vergleich zu herkömmlichen Beleuchtungssystemen eine längere Lebensdauer.
Die Maschine ist so konzipiert, dass sie mit PCBs mit einer Dicke von 0,5 bis 5 mm arbeitet. Dies macht sie zu einem vielseitigen Gerät, das für eine Vielzahl von PCB-Produktionsanwendungen verwendet werden kann.Es verfügt auch über eine intuitive Benutzeroberfläche, die die Einrichtung und Bedienung erleichtert.
Insgesamt ist die 3D AOI-Maschine ein zuverlässiges und effizientes Gerät, das helfen kann, den PCB-Produktionsprozess zu optimieren.einschließlich seiner 3D-Bildgebungstechnologie und RGB-LED-Beleuchtungssystem, um sie zu einer hochmodernen PCB-AOI-Ausrüstung zu machen, die konsistente und qualitativ hochwertige Ergebnisse liefern kann.
| Gerätemodell | K3205 | |
| Erkennungsfähigkeit | Erkennungselemente | Fehlgedruckt, zu viel Löt, zu wenig Löt, Lötbrücke, Lötpaste, Formfehler, Offset |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 5MP Hochgeschwindigkeits-Farbkamera |
| Lichtquelle | Dual DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Erkennungsleistung | Höhengenauigkeit (Kalibriermodul) | 1 μm (mit Standardkalibrierblock) |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 500 μm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1350xD1000xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Softwareunterstützte Eingabeformate | Unterstützt Gerber-Format (274X), ODB++ | |
| Statistikmanagementinstrumente |
Histogramm, X-Bar & R-Diagramm, X-Bar & S-C hart, C p & C pk, %Gage R & R, SPI tägliche/wöchentliche/monatliche Berichte, Echtzeit-SPC& Multiple Display |
|
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
| Produktattribut | Wert |
| Produktbezeichnung | 3D-AOI-Inspektionsmaschine |
| Ausrichtungsverfahren | Automatische Ausrichtung |
| Inspektionsarten | Lötverbindung, Bauteil, Defekt |
| Entschließung | 10 μm |
| Gewicht | 800 kg |
| Software | Intuitive Benutzeroberfläche |
| Typ der Kamera | 3D-Digitalkamera |
| Abmessung | L 1350 X W 1000 X H 1600 mm |
| Inspektionsbereich | Bis zu 510 x 510 mm |
| Stromversorgung | Wechselstrom 220V, 50/60Hz |
| PCB-Dicke | 0.5 - 5 mm |
Mento-01 ist eine ideale Maschine für die PCB-Inspektion, die eine hohe Genauigkeit und hohe Geschwindigkeit bei PCB-Dicken von 0,5 bis 5 mm bietet.so dass es Defekte wie Kratzer erkennen kann, Risse und andere Oberflächenfehler, die mit 2D-Überprüfungsmethoden schwer zu erkennen sind.
Mento-01 eignet sich für eine Vielzahl von Anwendungsfällen und -szenarien, einschließlich, aber nicht beschränkt auf:
Die Maschine ist einfach zu bedienen und erfordert nur minimale Ausbildung, weshalb sie sowohl in kleinen als auch in großen Produktionsbetrieben ideal zum Einsatz kommt.Die kompakte Größe und die Abmessungen der Maschine von L 1300 X W 1300 X H 1500 mm ermöglichen eine einfache Einbindung in bestehende Produktionslinien.
Bei Mento bieten wir flexible Zahlungsbedingungen und einen verhandelbaren Preis an, so dass es den Kunden leicht fällt, die Maschine zu erwerben.Sicherstellung, dass wir die Bedürfnisse von kleinen und großen Produktionsanlagen erfüllen können.
Die Bestellung von Mento-01 ist einfach, mit einer Mindestbestellmenge von 1 Einheit und einer Lieferzeit von nur 1 Woche.Gewährleistung jederzeit hochwertiger Inspektionsergebnisse.
Der technische Support und die Dienstleistungen für die 3D-AOI-Maschine umfassen:
- Installationsanleitung und -hilfe
- Ausbildung und Ausbildung der Benutzer zum Betrieb und zur Wartung von Maschinen
- Fehlerbehebung und Diagnose von Maschinenproblemen
- Reparatur und Austausch fehlerhafter Bauteile
- Software-Updates und -Upgrades
- Kalibrierungs- und Ausrichtungsdienste
- Ferntechnische Unterstützung
- technische Unterstützung und Wartung vor Ort
Produktverpackung:
Versand:
F: Wie lautet der Markenname der 3D-AOI-Maschine?
A: Der Markenname der 3D AOI-Maschine ist Mento.
F: Wie lautet die Modellnummer der 3D-AOI-Maschine?
A: Die Modellnummer der 3D-AOI-Maschine ist Mento-01.
F: Wo wird die 3D-AOI-Maschine hergestellt?
A: Die 3D-AOI-Maschine wird in China in Dongguan hergestellt.
F: Welche Zertifizierungen hat die 3D-AOI-Maschine?
A: Die 3D AOI-Maschine ist nach ISO9001/ISO14001 zertifiziert.
F: Wie hoch ist die Mindestbestellmenge für die 3D-AOI-Maschine?
A: Die Mindestbestellmenge für die 3D-AOI-Maschine beträgt 1.
