Produktdetails
Herkunftsort: DongGuan
Markenname: MENTO
Zertifizierung: FCC.ROHS,CCC
Modellnummer: M2012EL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 3
Verpackung Informationen: W1140mmxD1400mmxH1600mm
Lieferzeit: 20 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10 Stück + 20 Arbeitstage
Betriebssystem: |
Fenster |
Umwelt: |
10 bis 40 °C |
Luftquelle: |
0.4-0.6Mpa |
PCB-Dicke: |
0.5-6 mm |
Optische Quelle: |
RGB + W vierfarbige Integral |
Versand: |
rechtzeitige Lieferung |
Anwendung: |
Optische Inspektion der Lötpaste-SPI |
Präzision: |
Hohe Präzision |
Software: |
Intuitive Benutzeroberfläche |
Entschließung: |
10 μm |
Typ der Kamera: |
CCD mit hoher Auflösung |
Inspektionsarten: |
2D und 3D |
Beleuchtungssystem: |
LED-Leuchte |
Inspektionsgeschwindigkeit: |
bis zu 1000 mm/s |
Stromversorgung: |
Wechselstrom 100-240 V, 50/60 Hz |
Inspektions-Bereich: |
bis zu 500 x 500 mm |
Fehlererkennung: |
Lötverbindungen, Bauteile, Polarität usw. |
Genauigkeit der Inspektion: |
± 5 μm |
Kommunikationsschnittstelle: |
Ethernet |
Betriebssystem: |
Fenster |
Umwelt: |
10 bis 40 °C |
Luftquelle: |
0.4-0.6Mpa |
PCB-Dicke: |
0.5-6 mm |
Optische Quelle: |
RGB + W vierfarbige Integral |
Versand: |
rechtzeitige Lieferung |
Anwendung: |
Optische Inspektion der Lötpaste-SPI |
Präzision: |
Hohe Präzision |
Software: |
Intuitive Benutzeroberfläche |
Entschließung: |
10 μm |
Typ der Kamera: |
CCD mit hoher Auflösung |
Inspektionsarten: |
2D und 3D |
Beleuchtungssystem: |
LED-Leuchte |
Inspektionsgeschwindigkeit: |
bis zu 1000 mm/s |
Stromversorgung: |
Wechselstrom 100-240 V, 50/60 Hz |
Inspektions-Bereich: |
bis zu 500 x 500 mm |
Fehlererkennung: |
Lötverbindungen, Bauteile, Polarität usw. |
Genauigkeit der Inspektion: |
± 5 μm |
Kommunikationsschnittstelle: |
Ethernet |

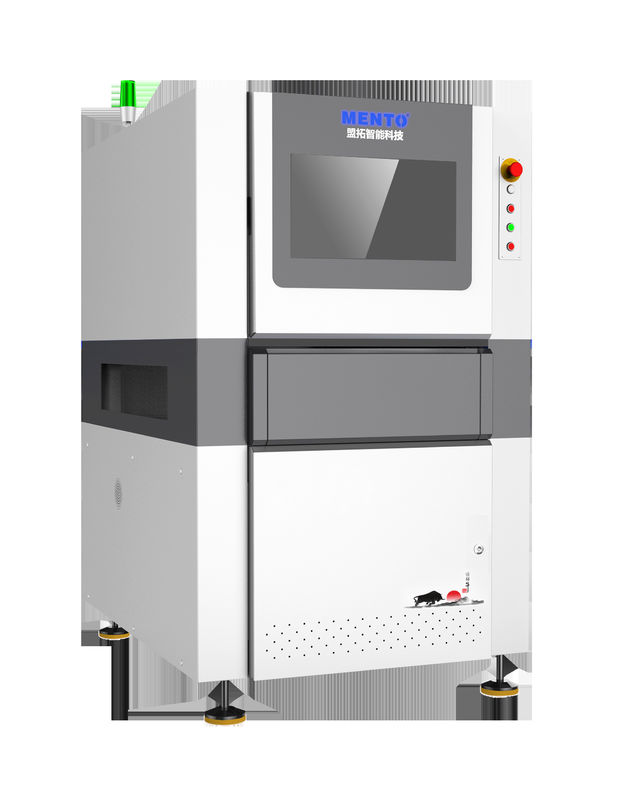

Inspektion der Mini-LED-Lumineszenz der Baureihe M20EL
| Modell | M1020EL | ||
| Inspektion | Inspektionspunkte | Schlechte Abbildung, über- oder unterleuchtend, Chromanomalie. | |
| Kontrollmethode | Bildverarbeitung, maschinelles Lernen | ||
| Optische | Kamera | 20 MP | |
| Linsen | FA | ||
| Entschließung | 18 μm | 75 μm | |
| Lichtquelle | RGB-Bild | ||
| Computerkonfiguration | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6G SSD:250G, HDD:2T | |
| Überwachung | 22 "LED | ||
| Betriebssystem | Windows 10 Professional 64-Bit/Ubuntu | ||
| Leistung | Höchstzulässige Komponentenhöhe | Oberer 20 mm, Unterer 30 mm ((Anpassbar) | |
| PCB-Dicke | 1 bis 5 mm | ||
| Fahrer | Festgestellt | ||
| Bewegungsgeschwindigkeit | Festgestellt | ||
| PCB-Lösungshöhe | 900+20 mm (vom Boden bis zur Leuchtmitteloberfläche) | ||
| Spezifikation | PCB-Größe | 380 mm x 280 mm | |
| Macht | AC220V/50Hz/2000W | ||
| Abmessungen | W860xD870xH1650mm | ||
| Gewicht | ≈ 300 kg | ||
| Luftdruckanforderung | ≥ 0,5 MPa | ||
| Umweltanforderungen | Temperatur:5~40°C, relative Luftfeuchtigkeit:25%~80% (keine Frost) | ||
| Vor- und nachgelagerte Kommunikation | Standard SMEMA-Schnittstelle/Kommunikation mit Nachbearbeitungsgeräten | ||
Entwurf der wissenschaftlichen Plattform
Hochgenaue Prüfsonden
1. Konsistenzgarantie von Tausenden von Kontaktproben
2. Sicherstellung der Konsistenz der Mini-LED-Helligkeit
3. 100.000-Zyklen Betriebsdauer.
4. Extrem geringer Tonhöhe und hochdünne Komponentenlösungsmöglichkeiten
Gesamtgussplattform
Effektive Gewährleistung der Stabilität des Dauerbetriebs
Messung von Pads/Inspektion von Pads/Schweißpaste-Drucker/SPI/Druckbinder/Pre-reflow AOI/
Zurückströmungsofen/AOI nach dem Rückströmungsprozess/Lumineszenzprüfung/Kolloidprüfung/Lasermarker/Rework
