Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Produktdetails
Herkunftsort: Dongguan, China
Markenname: MENTO
Zertifizierung: FCC,ROHS,ISO9000,ISO14001
Modellnummer: K3212
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)
Lieferzeit: 3weeks
Zahlungsbedingungen: T/T,
Versorgungsmaterial-Fähigkeit: 1000pcs/m
Kamera: |
12MP, Farbe |
Bewegungsgeschwindigkeit: |
800mm/sec |
Warraty: |
3 Monate |
Qualität: |
Höchste Qualität |
Paket: |
Holzgehäuse |
Standards: |
SMEMA |
Industrielle Kamera: |
Standard 5 Millionen globale Belichtung Industriefarbkamera |
Vorlaufzeit: |
1 bis 5 Werktage |
Kamera: |
12MP, Farbe |
Bewegungsgeschwindigkeit: |
800mm/sec |
Warraty: |
3 Monate |
Qualität: |
Höchste Qualität |
Paket: |
Holzgehäuse |
Standards: |
SMEMA |
Industrielle Kamera: |
Standard 5 Millionen globale Belichtung Industriefarbkamera |
Vorlaufzeit: |
1 bis 5 Werktage |
Online-AOI-Funktionen
1. Hochkostenleistung
2Standard 5 Millionen globale Belichtung industrielle Farbkamera
3Das erste Unternehmen in China, das Telezentriklinsen mit großem Durchmesser verwendet (die auf Produkte ausgerichtet werden können)
4. Unabhängig entwickeltes optisches System (Konsistenz der Lichtquelle)
5. Hochstabile integrierte Gießplattform
Anwendungsbereich: Inspektion von Lötverschlüssen und montierten Geräten
| Gerätemodell | K3212 | |
| Erkennungsfähigkeit | Erkennungselemente | Fehlgedruckt, zu viel Löt, zu wenig Löt, Lötbrücke, Lötpaste, Formfehler, Offset |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 12MP Hochgeschwindigkeits-Farb-Industrie-Kamera |
| Lichtquelle | Dual DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Erkennungsleistung | Höhengenauigkeit (Kalibriermodul) | 1 μm (mit Standardkalibrierblock) |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 500 μm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1350xD1000xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Softwareunterstützte Eingabeformate | Unterstützt Gerber-Format (274X), ODB++ | |
| Statistikmanagementinstrumente |
Histogramm, X-Bar & R-Diagramm, X-Bar & S-C hart, C p & C pk, %Gage R & R, SPI tägliche/wöchentliche/monatliche Berichte, Echtzeit-SPC& Multiple Display |
|
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |

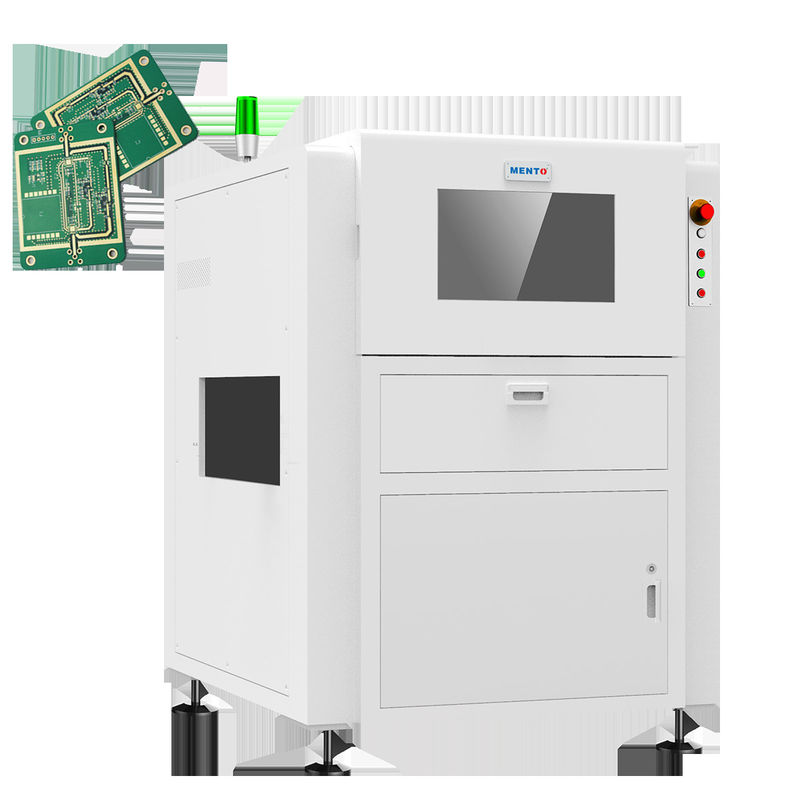

Die SMT AOI-Maschine ist mit einer hochauflösenden Farbkamera von 12 MP ausgestattet, die Bilder von außergewöhnlicher Qualität erfasst.Sicherstellung, dass jedes Produkt, das die Fabrik verlässt, den höchsten Qualitätsstandards entspricht.
Eine der herausragenden Eigenschaften dieses Produkts ist unsere Verwendung von Telezentriklinsen mit großem Durchmesser, was uns zum ersten Unternehmen in China macht.die zu einer genaueren Erkennung von Mängeln führt.
Die SMT-AOI-Maschine ist auch einfach zu bedienen und verfügt über eine benutzerfreundliche Schnittstelle, die den Bedienern hilft, Probleme, die während des Inspektionsvorgangs auftreten können, schnell zu erkennen und zu beheben.ZusätzlichDie schnelle Bewegungsgeschwindigkeit der Maschine von 800 mm/s sorgt dafür, daß sie auch mit den schnellsten Montagelinieren Schritt halten kann, wodurch die Produktionseffizienz verbessert wird.
Ein weiteres wichtiges Merkmal der SMT AOI-Maschine ist die LED-Beleuchtung, die eine gleichbleibende und zuverlässige Beleuchtung ermöglicht.Sicherstellung, dass die Kamera Fehler genau und konsequent erkennen kannDie LED-Beleuchtung ist zudem energieeffizienter und langlebiger als andere Beleuchtungsmethoden und senkt die Wartungskosten im Laufe der Zeit.
Die SMT AOI-Maschine ist in einem robusten Holzgehäuse ausgestattet, um sicherzustellen, dass sie in perfektem Zustand ankommt.
Zusammenfassend ist die SMT AOI-Maschine eine hochwertige, zuverlässige,und effiziente AOI-Inspektionsgeräte, die den Herstellern helfen können, höhere Qualitätsstandards zu erreichen und die Produktionseffizienz zu verbessernMit seiner überlegenen Kamera, großen Telezentriklinsen, schneller Bewegungsgeschwindigkeit, LED-Beleuchtung und benutzerfreundlicher Oberfläche,Die SMT AOI-Maschine ist die perfekte Lösung für jeden Hersteller, der Qualität und Effizienz schätzt.
SMT AOI Machine is a high-quality SMT Appearance Inspection equipment that utilizes independently developed optical system and core components such as motor to provide accurate and reliable AOI Visual Inspection. Mit einem benutzerfreundlichen Windows-Betriebssystem ist diese Maschine einfach zu bedienen und zu warten. Zusätzlich wird sie mit einer 3-monatigen Garantie für Kundenfrieden geliefert.
| Produktattribut | Wert |
| Produktbezeichnung | PCB-AOI-Maschine |
| Qualität | Höchste Qualität |
| Kernkomponenten | Motor |
| Gewährleistung | 3 Monate |
| Betriebssystem | Fenster |
| Paket | Holzgehäuse |
| Abmessungen | 1200 x 1200 x 1600 mm |
| Industriebildkamera | Standard 5 Millionen globale Belichtung Industriefarbkamera |
| Die Kamera | Neun Millionen Pixel |
| Optisches System | Unabhängig entwickeltes optisches System |
| Standards | SMEMA |
| Beschreibung des Produkts | PCBA-Inspektion |
Die MENTO SMT AOI-Maschine ist ein hochmodernes Produkt, das eine automatisierte Inspektion von Leiterplatten (PCBs) ermöglicht.Diese automatische optische Inspektion (AOI) Maschine ist für die Durchführung von SMT Aussehen Inspektion entwickelt, und stellt sicher, dass Ihre PCB die höchsten Qualitäts- und Zuverlässigkeitsstandards erfüllen.
Die MENTO SMT AOI Maschine wird in Dongguan, China hergestellt und ist von FCC, ROHS, ISO9000 und ISO14001 zertifiziert.Die Mindestbestellmenge für dieses Produkt beträgt 1Die Lieferzeit für dieses Produkt beträgt 3 Wochen und die Zahlungsbedingungen sind T/T. Das Produkt ist für den sicheren Transport in einem Holzkoffer verpackt.
Die MENTO SMT AOI-Maschine ist mit einer hochauflösenden Farbkamera von 12 MP ausgestattet, die klare Bilder der Leiterplatten liefert.Das Produkt wird aus dem Hafen von Shenzhen verschifft..
Die MENTO SMT AOI-Maschine ist ideal für den Einsatz in einer Vielzahl von Anwendungsfällen und Szenarien für Produkte.Luft- und RaumfahrttechnikDie Maschine ist in der Lage, verschiedene Defekte zu erkennen, wie fehlende Komponenten, falsche Polarität, falsche Ausrichtung, falsche Werte, Lötfehler,und mehr.
Dieses Produkt ist für Hersteller unerlässlich, die sicherstellen möchten, dass ihre PCB höchste Qualitäts- und Zuverlässigkeitsstandards erfüllen.Die MENTO SMT AOI-Maschine ist eine kostengünstige Lösung zur Automatisierung des Inspektionsprozesses und zur Verringerung der Gefahr von Mängeln im Endprodukt.
F: Welche Marke trägt diese AOI-Maschine?
A: Der Markenname dieser AOI-Maschine ist MENTO.
F: Wo wird diese AOI-Maschine hergestellt?
A: Diese AOI-Maschine wird in Dongguan, China, hergestellt.
F: Welche Zertifizierungen hat diese AOI-Maschine?
A: Diese AOI-Maschine verfügt über die Zertifizierungen FCC, ROHS, ISO 9000 und ISO 14001.
F: Wie hoch ist die Mindestbestellmenge für diese AOI-Maschine?
A: Die Mindestbestellmenge für diese AOI-Maschine beträgt 1.
F: Wie lange dauert die Lieferzeit für diese AOI-Maschine?
A: Die Lieferzeit für diese AOI-Maschine beträgt 3 Wochen.
F: Welche Zahlungsbedingungen gelten für diese AOI-Maschine?
A: Die Zahlungsbedingungen für diese AOI-Maschine sind T/T.
F: Wie hoch ist die Versorgungsfähigkeit dieser AOI-Maschine?
A: Die Versorgungsfähigkeit dieser AOI-Maschine beträgt 1000 PCS/Meter.
