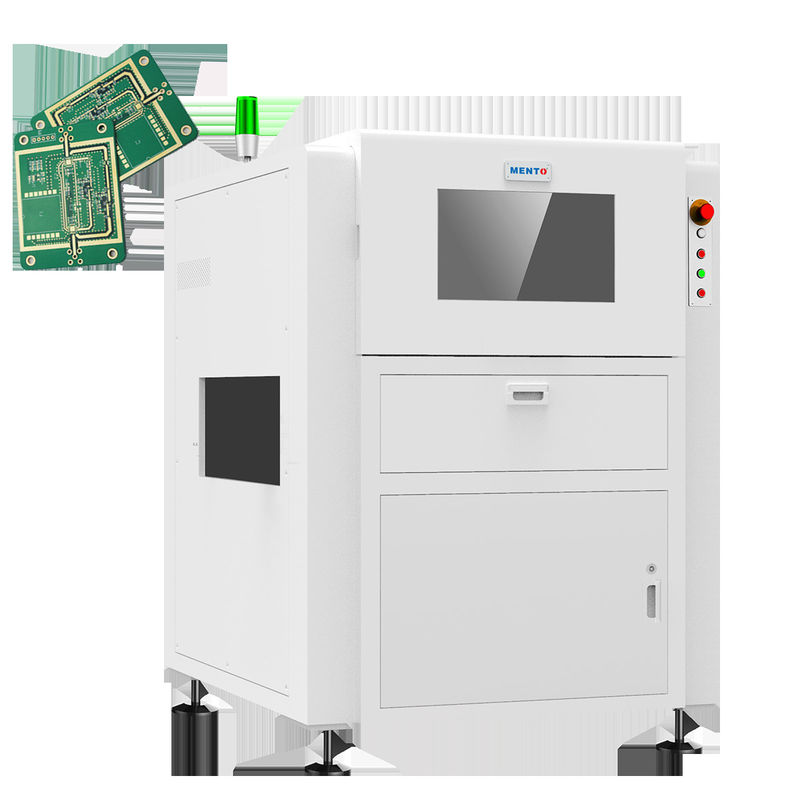

Produktdetails
Herkunftsort: DongGuan
Markenname: MENTO
Zertifizierung: FCC.ROHS,CCC
Modellnummer: K2005DW
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Verpackung Informationen: W1300xD1600xH1650mm
Lieferzeit: 20 Arbeitstage
Versorgungsmaterial-Fähigkeit: 1000pcs/m
Stärke: |
0.5mm-6mm |
Appicable PWB-Größe: |
50*50 - 250*330mm |
Verbindungsfähigkeit: |
Kompatibel mit Industrie-Standard-Kommunikationsprotokollen |
Erkennungsgeschwindigkeit: |
0,6 FOV/sec |
Artikel: |
SMT AOI-PCB-Maschine,AOI-Systeme |
Inspektions-Bereich: |
bis zu 510 mm x 460 mm |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Gewährleistung: |
1 Jahr |
Lagerbestand: |
Große |
Breitenanpassung: |
Handbuch |
Eigenschaften: |
3D-AOI mit hoher Präzision |
Die Maschinengröße: |
W1080 X D1390 X H1840 (mm) |
Geschwindigkeit: |
0.23sec/FOV |
Art der Vermarktung: |
Neues Produkt 2020 |
Qualität: |
Top |
Stärke: |
0.5mm-6mm |
Appicable PWB-Größe: |
50*50 - 250*330mm |
Verbindungsfähigkeit: |
Kompatibel mit Industrie-Standard-Kommunikationsprotokollen |
Erkennungsgeschwindigkeit: |
0,6 FOV/sec |
Artikel: |
SMT AOI-PCB-Maschine,AOI-Systeme |
Inspektions-Bereich: |
bis zu 510 mm x 460 mm |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Gewährleistung: |
1 Jahr |
Lagerbestand: |
Große |
Breitenanpassung: |
Handbuch |
Eigenschaften: |
3D-AOI mit hoher Präzision |
Die Maschinengröße: |
W1080 X D1390 X H1840 (mm) |
Geschwindigkeit: |
0.23sec/FOV |
Art der Vermarktung: |
Neues Produkt 2020 |
Qualität: |
Top |
AOI mit Abblendlicht
1. Hohe Erkennbarkeit, geringe Fehleinschätzung
2Einzigartige Kettenstrecke.
3Rich-Detection-Algorithmen können effektiv auf DIP-Mängel abzielen
4- Zwei-Personen-Reparaturstationen können nach dem Inspektionsverhältnis eingerichtet werden.
Anwendungsbereich: Inspektion von Lötverschlüssen und montierten Geräten
| Gerätemodell | K2005DW | |
| Erkennungsfähigkeit | Erkennungselemente | CHIP-Bauteilkörper, CHIP-Bauteil-Lötverbindungen, Zeichen, DIP-Lötverbindungen |
| Kleinste Komponente | CHIP: 0201 Pitch:0.3 mm | |
| Nachweismethode | Debugging von Algorithmenparametern, maschinelles Lernen | |
| Optisches System | Kamera | 5MP Hochgeschwindigkeits-Farbkamera |
| Telezentrische Linse | 0.22X/0.17X | |
| Entschließung | 15um/20um/25um | |
| Ausnahme: | 36x30mm/48x40mm/61x51mm | |
| Erkennungsgeschwindigkeit | 3FOV/s | |
| Software-System | Betriebssystem | Windows 10 |
| Mechanische Eigenschaften | PCB-Dicke | 0.3 ~ 10 mm ((Wartseite ≤ 5 mm) |
| Komponentenhöhe | 180 mm oben, 30 mm unten (spezielle Höhe kann angepasst werden) | |
| Fahrgeräte | Servomotor + Kugelschraube + lineare Schiebe | |
| Bewegungsgeschwindigkeit | Max.600 mm/s | |
| Positionsgenauigkeit | ≤ 8um (nach Kalibrierung) | |
| PCB-Transport auf der Schiene | PCB-Schienenbeförderungshöhe: 900±20 mm (vom Boden bis zur PCB-Leitbahnbeförderungsoberfläche) | |
| PCB maximale Größe: 510mmx460mm | ||
| PCB-Mindestabstand: ≤ 90 mm | ||
| Parameter | Stromquelle | AC220V/50Hz/2000W |
| Gesamtgröße | W1140mmxD1400mmxH1600mm (ohne Fuß 100±20mm) | |
| Gewicht | ≈ 700 kg | |
| Luftdruck | ≥ 0,5 MPa | |
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit 25%~80% (keine Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
