Produktdetails
Herkunftsort: China Dongguan
Markenname: Mento
Zertifizierung: ISO9001/ISO14001
Modellnummer: k3205
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)
Lieferzeit: 3 Wochen
Zahlungsbedingungen: Auf Linie
Versorgungsmaterial-Fähigkeit: 1000/Monat
Typ der Kamera: |
3D-Digitalkamera |
Prüfmethode: |
3D-Inspektion |
Inspektionsarten: |
Lötverbindung, Bauteil, Defekt |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Abmessung: |
L 1300 X W 1300 X H 1500 mm |
Ausrichtungsmethode: |
Automatische Ausrichtung |
Entschließung: |
10 μm |
Software: |
Intuitive Benutzeroberfläche |
Typ der Kamera: |
3D-Digitalkamera |
Prüfmethode: |
3D-Inspektion |
Inspektionsarten: |
Lötverbindung, Bauteil, Defekt |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Abmessung: |
L 1300 X W 1300 X H 1500 mm |
Ausrichtungsmethode: |
Automatische Ausrichtung |
Entschließung: |
10 μm |
Software: |
Intuitive Benutzeroberfläche |
Online-AOI-Funktionen
1. Hochkostenleistung
2Standard 5 Millionen globale Belichtung industrielle Farbkamera
3Das erste Unternehmen in China, das Telezentriklinsen mit großem Durchmesser verwendet (die auf Produkte ausgerichtet werden können)
4. Unabhängig entwickeltes optisches System (Konsistenz der Lichtquelle)
5. Hochstabile integrierte Gießplattform
Anwendungsbereich: Inspektion von Lötverschlüssen und montierten Geräten
Die 3D-AOI-Inspektionsmaschine ist mit RGB-LED-Beleuchtung ausgestattet, die es ermöglicht, hochwertige Bilder der Leiterplatten aufzunehmen.Das Beleuchtungssystem ist so optimiert, dass die Maschine Leiterplatten mit verschiedenen Farben und Oberflächenbeschichtungen untersuchen kann, die genaue und zuverlässige Inspektionsergebnisse liefern.
Die 3D-Digitalkamera ist die Hauptkomponente der Maschine, die hochauflösende Bilder der Leiterplatten aus mehreren Blickwinkeln erfasst.Die Kamera kann Bilder der PCB mit einer Auflösung von bis zu 20 Mikrometern aufnehmen, so daß selbst die kleinsten Mängel erkannt werden.
Die Maschine arbeitet unter Windows 10, was eine stabile und zuverlässige Plattform für den Inspektionsprozess bietet.Das Betriebssystem stellt sicher, dass die Maschine mit einer Vielzahl von Softwareanwendungen und Hardwaregeräten kompatibel ist, wodurch die Integration in andere Systeme erleichtert wird.
Die 3D-Inspektionsmethode, die von der Maschine verwendet wird, ist die modernste Inspektionstechnik, die heute verfügbar ist.Schaffung eines 3D-Modells der PCBDies ermöglicht es der Maschine, Mängel zu erkennen, die mit herkömmlichen 2D-Inspektionsmethoden nicht sichtbar sind.
Die Maschine ist mit einer intuitiven Benutzeroberfläche ausgestattet, die die Einrichtung und Bedienung erleichtert.eine einfache und unkomplizierte Benutzeroberfläche bietetDie Software verfügt außerdem über fortschrittliche Algorithmen, die die von der Maschine erfassten Bilder analysieren und so genaue und zuverlässige Inspektionsergebnisse liefern.
Zusammenfassend ist die 3D-AOI-Maschine eine hochmoderne Inspektionsmaschine, die hochwertige Inspektionslösungen für Leiterplatten bietet.es ist die perfekte Wahl für Unternehmen, die nach genauen und zuverlässigen Inspektionslösungen für ihre PCBs suchenEgal, ob Sie kleine oder große Leiterplatten untersuchen möchten, die 3D AOI Inspektionsmaschine ist die ideale Lösung für Ihre Bedürfnisse.
| Gerätemodell | K3205 | |
| Erkennungsfähigkeit | Erkennungselemente | Fehlgedruckt, zu viel Löt, zu wenig Löt, Lötbrücke, Lötpaste, Formfehler, Offset |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 5MP Hochgeschwindigkeits-Farbkamera |
| Lichtquelle | Dual DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Erkennungsleistung | Höhengenauigkeit (Kalibriermodul) | 1 μm (mit Standardkalibrierblock) |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 500 μm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1350xD1000xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Softwareunterstützte Eingabeformate | Unterstützt Gerber-Format (274X), ODB++ | |
| Statistikmanagementinstrumente |
Histogramm, X-Bar & R-Diagramm, X-Bar & S-C hart, C p & C pk, %Gage R & R, SPI tägliche/wöchentliche/monatliche Berichte, Echtzeit-SPC& Multiple Display |
|
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |

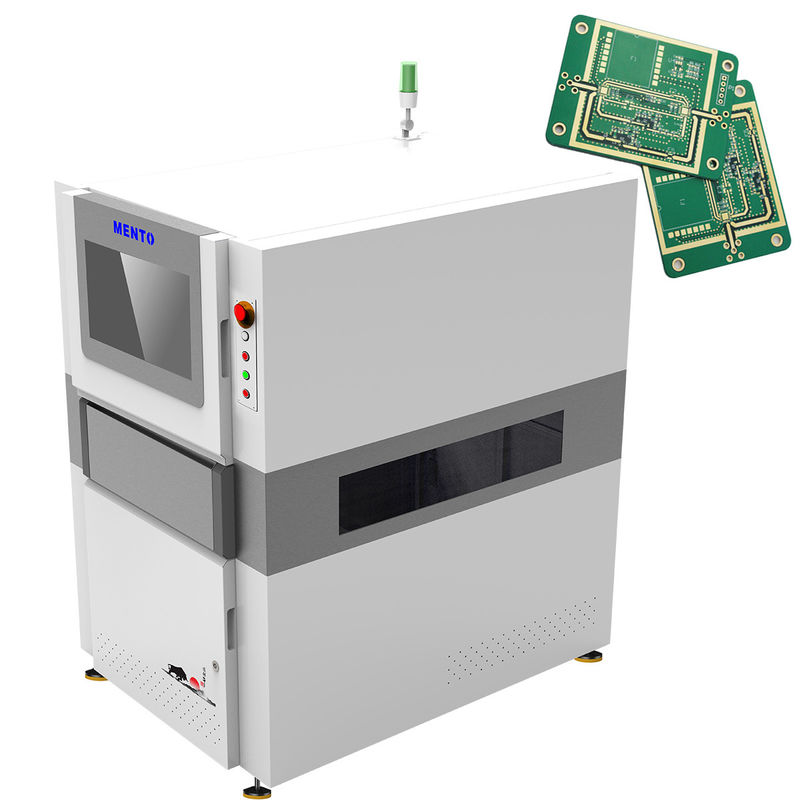

Die 3D-AOI-Maschine Mento-01 ist mit einer intuitiven Benutzeroberflächensoftware ausgestattet und ist in der Lage, Schweißverbindungen, Komponenten und Defekte problemlos zu untersuchen.Es ist kompatibel mit PCB-Dicke von 0.5mm bis 5mm und kann bis zu 80 cm2/s inspizieren, was es zu einem schnellen und effizienten PCB-Inspektionssystem macht.
Mit einem Gewicht von 800 kg ist die Mento-01 3D AOI-Maschine robust und langlebig, was dafür sorgt, dass sie dem Test der Zeit standhält.Sicherstellung der höchsten Qualität Ihrer PCBDieses Produkt eignet sich für eine Vielzahl von Industriezweigen, darunter Automobil, Luftfahrt, Telekommunikation und Elektronik.
Ob Sie ein kleines Unternehmen oder ein großes Unternehmen sind, die Mento-01 3D AOI Maschine ist eine ausgezeichnete Investition für Ihre PCB-Inspektionsbedürfnisse.Seine zuverlässige Leistung und Benutzerfreundlichkeit machen es zu einem wünschenswerten Produkt für jedes PCB-Inspektionssystem. Mit einer Lieferzeit von nur 1 Woche und Online-Zahlungsbedingungen war es noch nie einfacher, dieses Produkt zu kaufen.
Abschließend ist die Mento-01 3D AOI-Maschine ein hochmodernes PCB-Inspektionssystem, das für eine Vielzahl von Anwendungen geeignet ist.Seine fortschrittlichen Eigenschaften und hochmoderne Technologie machen es zu einem begehrten Produkt für jede Industrie, die genaue und effiziente PCB-Inspektionen benötigtAlso investieren Sie heute in die Mento-01 3D AOI-Maschine und stellen Sie sicher, dass Ihre PCBs von höchster Qualität sind.
Unser 3D-AOI-Maschinenprodukt ist mit umfassender technischer Unterstützung und Dienstleistungen ausgestattet, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten:
Wir sind stolz darauf, unseren geschätzten Kunden erstklassigen Kundenservice zu bieten.
Produktverpackung:
Die 3D-AOI-Maschine wird in eine robuste Kartonbox mit Schaumstoffverbindungen verpackt, um einen sicheren Transport zu gewährleisten.Die Maschine wird in Schutzkunststoff verpackt, um Kratzer oder Schäden während des Versands zu vermeidenDie Verpackung wird mit dem Produktnamen, der Modellnummer und den Handhabungsanweisungen versehen.
Versand:
Die 3D-AOI-Maschine wird über einen zuverlässigen Kurierdienst versandt.Kunden erhalten eine Tracking-Nummer, um den Status ihrer Sendung zu überwachen.Die Lieferzeiten können je nach Bestimmungsort variieren, aber Kunden können erwarten, dass sie ihr Paket innerhalb von 5-7 Werktagen erhalten.
Hier sind einige häufig gestellte Fragen zur Mento-01 3D AOI-Maschine:
F: Was ist die Mento-01 3D AOI-Maschine?
A: Die Mento-01 3D AOI-Maschine ist eine hochtechnologische automatisierte optische Inspektionsmaschine, die in der Leiterplattenindustrie (PCB) zur Erkennung von Defekten in Leiterplatten verwendet wird.
F: Wo wird die Mento-01 3D AOI-Maschine hergestellt?
A: Die Mento-01 3D AOI-Maschine wird in Dongguan, China, hergestellt.
F: Ist die Mento-01 3D AOI-Maschine zertifiziert?
A: Ja, die Mento-01 3D AOI-Maschine ist nach ISO9001/ISO14001 zertifiziert.
F: Wie hoch ist die Mindestbestellmenge für die Mento-01 3D AOI-Maschine?
A: Die Mindestbestellmenge für die 3D-AOI-Maschine Mento-01 beträgt 1.
F: Wie hoch ist der Preis der 3D-AOI-Maschine Mento-01?
A: Der Preis der Mento-01 3D AOI-Maschine ist verhandelbar.
F: Wie lange dauert die Lieferzeit der 3D-AOI-Maschine Mento-01?
A: Die Lieferzeit für die Mento-01 3D AOI-Maschine beträgt 3 Wochen.
F: Welche Zahlungsbedingungen gelten für die 3D-AOI-Maschine Mento-01?
A: Die Zahlungsbedingungen für die 3D-AOI-Maschine Mento-01 sind online.
F: Wie hoch ist die Versorgungsfähigkeit der 3D-AOI-Maschine Mento-01?
A: Die Lieferkapazität für die Mento-01 3D AOI-Maschine beträgt 1000/Monat.
