Produktdetails
Herkunftsort: China Dongguan
Markenname: Mento
Zertifizierung: ISO9001/ISO14001
Modellnummer: k3205
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)
Lieferzeit: 3 Wochen
Zahlungsbedingungen: Auf Linie
Versorgungsmaterial-Fähigkeit: 1000/Monat
Geschwindigkeit: |
0.23sec/FOV |
Stärke: |
0.5mm-6mm |
Beschreibung der Maschine: |
3D-Lötpasteinspektion |
Kamera: |
12MP, Farbe |
Minimale Teile: |
50*50 Millimeter |
Breitenanpassung: |
Handbuch |
Die Situation: |
Verwendet, neu |
Größe der Prüfplatte: |
50 mm x 50 mm - 510 mm x 460 mm |
Geschwindigkeit: |
0.23sec/FOV |
Stärke: |
0.5mm-6mm |
Beschreibung der Maschine: |
3D-Lötpasteinspektion |
Kamera: |
12MP, Farbe |
Minimale Teile: |
50*50 Millimeter |
Breitenanpassung: |
Handbuch |
Die Situation: |
Verwendet, neu |
Größe der Prüfplatte: |
50 mm x 50 mm - 510 mm x 460 mm |

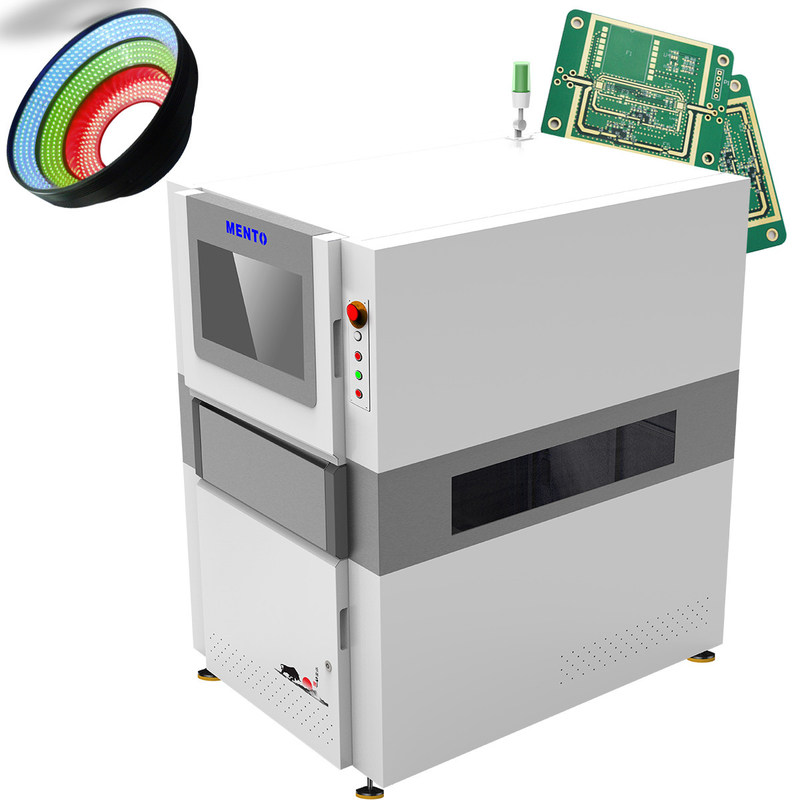

Eines der wichtigsten Merkmale dieser SMT-Maschine ist die 6,5 Mpix schnelle Farbkamera, die Bilder mit einer Auflösung von bis zu 2592 x 1944 Pixel aufnehmen kann.Diese Kamera ist in der Lage, hochwertige Bilder von sogar den kleinsten Details auf dem PCB zu erfassenDie Kamera ist auch in der Lage, Bilder mit hoher Geschwindigkeit mit einer Bewegungsgeschwindigkeit von bis zu 800 mm/s aufzunehmen.die den Inspektionsprozess schnell und effizient macht.
Die SMT-AOI-Maschine ist auch mit einer automatisierten optischen Inspektionsmaschinenlerntechnologie ausgestattet, die es der Maschine ermöglicht, zu lernen und sich an verschiedene Umgebungen anzupassen.so dass es bei der Erkennung von Defekten auf PCBs sehr genau und zuverlässig istDie Maschine ist in der Lage, eine Vielzahl von Defekten zu erkennen, einschließlich fehlender Komponenten, fehlgelegter Komponenten, falscher Polarität und Lötfehler.
| Gerätemodell | K3205 | |
| Erkennungsfähigkeit | Erkennungselemente | Fehlgedruckt, zu viel Löt, zu wenig Löt, Lötbrücke, Lötpaste, Formfehler, Offset |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 5MP Hochgeschwindigkeits-Farbkamera |
| Lichtquelle | Dual DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Erkennungsleistung | Höhengenauigkeit (Kalibriermodul) | 1 μm (mit Standardkalibrierblock) |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 500 μm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1350xD1000xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Softwareunterstützte Eingabeformate | Unterstützt Gerber-Format (274X), ODB++ | |
| Statistikmanagementinstrumente |
Histogramm, X-Bar & R-Diagramm, X-Bar & S-C hart, C p & C pk, %Gage R & R, SPI tägliche/wöchentliche/monatliche Berichte, Echtzeit-SPC& Multiple Display |
|
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
Diese SMT AOI-Maschine ist perfekt für die automatisierte PCB-Inspektion und bietet eine automatische optische Inspektion von PCBs.und die Möglichkeit, PCBs von 50 mm x 50 mm bis 510 mm x 460 mm zu untersuchen, bietet diese Maschine eine schnelle und effiziente Inspektion mit einer Geschwindigkeit von 0,23 Sekunden/FOV.
Das Produkt der SMT AOI-Maschine ist mit folgenden technischen Leistungen und Dienstleistungen ausgestattet:
Unser Expertenteam ist bestrebt, sicherzustellen, dass Ihre SMT AOI-Maschine effizient und effektiv läuft, damit Sie mit Leichtigkeit qualitativ hochwertige Produkte herstellen können.
Produktverpackung:
Versand:
Welcher Markenname trägt die AOI-Maschine?
Der Markenname der AOI-Maschine ist Mento.
2.Wo wird die AOI-Maschine hergestellt?
Die AOI-Maschine wird in China, insbesondere in Dongguan, hergestellt.
3.Welche Zertifizierungen hat die AOI-Maschine?
Die AOI-Maschine verfügt über die Zertifizierungen ISO9001 und ISO14001.
4.Was ist die Mindestbestellmenge für die AOI-Maschine?
Die Mindestbestellmenge für die AOI-Maschine beträgt 1.
5.Welche Zahlungsbedingungen gelten für die AOI-Maschine?
Die Zahlungsbedingungen für die AOI-Maschine sind Online-Zahlung.
6.Wie hoch ist die Versorgungsfähigkeit der AOI-Maschine?
Die Lieferkapazität der AOI-Maschine beträgt 1000 Einheiten pro Monat.
7.Welche Lieferzeit hat die AOI-Maschine?
Die Lieferfrist für die AOI-Maschine beträgt drei Wochen nach Eingang der Zahlung.
8.Ist der Preis der AOI-Maschine verhandelbar?
Ja, der Preis der AOI-Maschine ist verhandelbar.
