Produktdetails
Herkunftsort: China Dongguan
Markenname: Mento
Zertifizierung: ISO9001/ISO14001
Modellnummer: K3212
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)
Lieferzeit: 3 Wochen
Zahlungsbedingungen: auf der Linie, L/C, T/T
Versorgungsmaterial-Fähigkeit: 1000/Monat
Minimale Teile: |
50*50 Millimeter |
Die Kamera: |
Neun Millionen Pixel |
Bewegungsgeschwindigkeit: |
800mm/sec |
Breitenanpassung: |
Handbuch |
Beschreibung der Maschine: |
3D-Lötpasteinspektion |
Lagerbestand: |
Große |
Geschwindigkeit: |
0.23sec/FOV |
Die Situation: |
Verwendet, neu |
Minimale Teile: |
50*50 Millimeter |
Die Kamera: |
Neun Millionen Pixel |
Bewegungsgeschwindigkeit: |
800mm/sec |
Breitenanpassung: |
Handbuch |
Beschreibung der Maschine: |
3D-Lötpasteinspektion |
Lagerbestand: |
Große |
Geschwindigkeit: |
0.23sec/FOV |
Die Situation: |
Verwendet, neu |

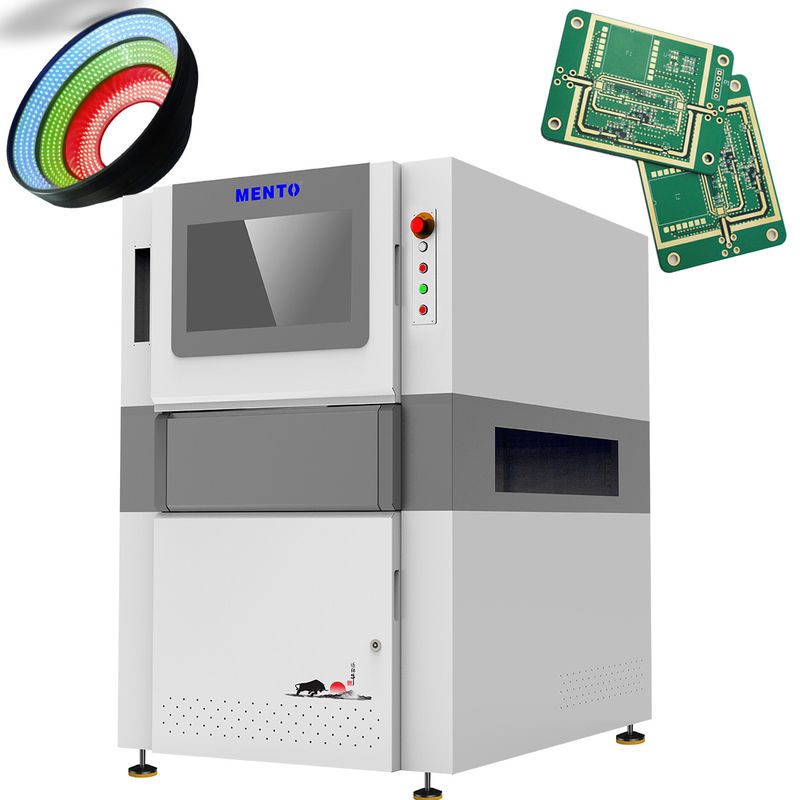

Die SMT AOI-Maschine ist speziell für die Inspektion von PCB mit einer Mindestgröße von 50*50 mm ausgelegt. Sie eignet sich ideal für die Verwendung in PCB-Herstellungsbetrieben,bei denen es verwendet werden kann, um Platten auf Mängel zu überprüfen und sicherzustellen, dass sie von höchster Qualität sindDie Maschine ist in der Lage, eine Vielzahl von Defekten zu erkennen, einschließlich fehlender Komponenten, falscher Komponentenplatzierung und Lötfehler.
Eine der wichtigsten Eigenschaften der SMT AOI-Maschine ist ihre Hochgeschwindigkeits-Farbkamera, die Bilder mit einer Geschwindigkeit von bis zu 60 Bildern pro Sekunde aufnehmen kann.Dies macht es ideal für den Einsatz in Produktionsumgebungen mit hohem VolumenDie Maschine ist außerdem mit fortschrittlichen Bildverarbeitungsalgorithmen ausgestattet, die Fehler automatisch erkennen und klassifizieren können.Verringerung der Notwendigkeit manueller Inspektionen und Verbesserung der Gesamtwirksamkeit.
| Gerätemodell | K3212 | |
| Erkennungsfähigkeit | Erkennungselemente | Fehlgedruckt, zu viel Löt, zu wenig Löt, Lötbrücke, Lötpaste, Formfehler, Offset |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 12MP Hochgeschwindigkeits-Farb-Industrie-Kamera |
| Lichtquelle | Dual DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Erkennungsleistung | Höhengenauigkeit (Kalibriermodul) | 1 μm (mit Standardkalibrierblock) |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 500 μm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1350xD1000xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Softwareunterstützte Eingabeformate | Unterstützt Gerber-Format (274X), ODB++ | |
| Statistikmanagementinstrumente |
Histogramm, X-Bar & R-Diagramm, X-Bar & S-C hart, C p & C pk, %Gage R & R, SPI tägliche/wöchentliche/monatliche Berichte, Echtzeit-SPC& Multiple Display |
|
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
Diese SMT-AOI-Maschine ist ideal für die Automatisierung der PCB-Inspektion mit Funktionen wie einer Hochgeschwindigkeits-Farbkamera und der Inspektion einer Vielzahl von PCB-Größen und -Stärken.Kontaktieren Sie uns für weitere Informationen zum AOI-Maschinenpreis.
Die SMT-AOI-Maschine soll die Leiterplatten (PCBs) prüfen und deren Qualität und Genauigkeit gewährleisten.Das Produkt kann die Defekte auf den PCBs mit hoher Präzision und Geschwindigkeit erkennen und klassifizierenDie 6,5 Mpix-Hochgeschwindigkeits-Farbkamera sorgt dafür, dass der Inspektionsvorgang mit hoher Genauigkeit und Detailmäßigkeit durchgeführt wird.
Das Produkt eignet sich für verschiedene Anlässe und Szenarien, einschließlich der elektronischen Herstellung, der PCB-Montage und der Qualitätskontrolle.Es kann PCBs mit einer Mindestgröße von 50*50 mm und einem Dickenbereich von 0.5 mm bis 6 mm. Die Inspektions-PCB-Größe kann zwischen 50 mm X 50 mm und 510 mm X 460 mm liegen, was sie zu einer vielseitigen Lösung für verschiedene PCB-Größen macht.
Die SMT AOI-Maschine von Mento ist zu einem verhandelbaren Preis erhältlich und die Mindestbestellmenge beträgt 1. Das Produkt hat eine Lieferkapazität von 1000 pro Monat und kann innerhalb einer Woche geliefert werden.Die Zahlungsbedingungen sind online., wodurch der Einkaufsprozess für die Käufer einfacher wird.
Das Produkt SMT AOI Machine wird mit umfassender technischer Unterstützung und Dienstleistungen geliefert, um sicherzustellen, dass Ihre Maschine immer optimal funktioniert.Unser Expertenteam ist bereit, Ihnen bei der Installation zu helfen., Ausbildung und Wartung sowie die Fehlerbehebung möglicher Probleme.Wir bieten auch Software-Updates und Upgrades an, um sicherzustellen, dass Ihre Maschine immer mit der neuesten Technologie auf dem neuesten Stand istDarüber hinaus bieten wir erweiterte Garantien und Serviceverträge, um Ihnen Sicherheit zu geben und sicherzustellen, dass Ihre Investition geschützt ist.Mit unserem Engagement für die Kundenzufriedenheit und unserem Engagement für qualitativ hochwertigen Service, können Sie sich auf die Zuverlässigkeit und Leistung Ihrer SMT AOI-Maschine verlassen.
Produktverpackung:
Versand:
F: Welche Marke trägt diese AOI-Maschine?
A: Der Markenname dieser AOI-Maschine ist Mento.
F: Wo wird diese AOI-Maschine hergestellt?
A: Diese AOI-Maschine wird in Dongguan, China, hergestellt.
F: Welche Zertifizierungen hat diese AOI-Maschine?
A: Diese AOI-Maschine ist nach ISO9001 und ISO14001 zertifiziert.
F: Wie hoch ist die Mindestbestellmenge für diese AOI-Maschine?
A: Die Mindestbestellmenge für diese AOI-Maschine beträgt 1.
F: Wie lange dauert die Lieferzeit für diese AOI-Maschine?
A: Die Lieferzeit für diese AOI-Maschine beträgt 3 Wochen.
F: Welche Zahlungsbedingungen gelten für diese AOI-Maschine?
A: Die Zahlungsbedingungen für diese AOI-Maschine sind online.
F: Wie hoch ist die Versorgungsfähigkeit dieser AOI-Maschine?
A: Die Lieferkapazität dieser AOI-Maschine beträgt 1000/Monat.
F: Ist der Preis für diese AOI-Maschine verhandelbar?
A: Ja, der Preis für diese AOI-Maschine ist verhandelbar.
