Produktdetails
Herkunftsort: China Dongguan
Markenname: Mento
Zertifizierung: ISO9001/ISO14001
Modellnummer: K3212
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Lieferzeit: 3 Wochen
Zahlungsbedingungen: auf der Linie, L/C, T/T
Versorgungsmaterial-Fähigkeit: 1000/Monat
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Typ der Kamera: |
3D-Digitalkamera |
PCB-Dicke: |
0.5 - 5 mm |
Abmessung: |
L 1300 X W 1300 X H 1500 mm |
Prüfmethode: |
3D-Inspektion |
Software: |
Intuitive Benutzeroberfläche |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Betriebssystem: |
Windows 10 |
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Typ der Kamera: |
3D-Digitalkamera |
PCB-Dicke: |
0.5 - 5 mm |
Abmessung: |
L 1300 X W 1300 X H 1500 mm |
Prüfmethode: |
3D-Inspektion |
Software: |
Intuitive Benutzeroberfläche |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Betriebssystem: |
Windows 10 |
Online-AOI-Funktionen
1. Hochkostenleistung
2Standard 5 Millionen globale Belichtung industrielle Farbkamera
3Das erste Unternehmen in China, das Telezentriklinsen mit großem Durchmesser verwendet (die auf Produkte ausgerichtet werden können)
4. Unabhängig entwickeltes optisches System (Konsistenz der Lichtquelle)
5. Hochstabile integrierte Gießplattform
Anwendungsbereich: Inspektion von Lötverschlüssen und montierten Geräten

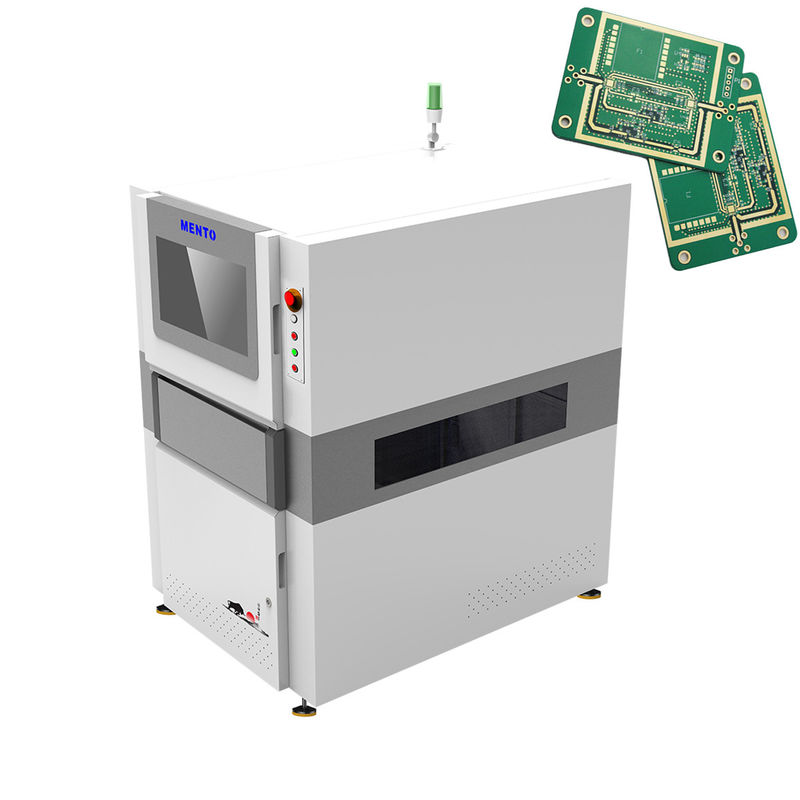

Die 3D-AOI-Maschine ist ein wesentliches Werkzeug für jede Produktionsumgebung.es kann den Herstellern helfen, die Qualität ihrer Produkte zu verbessern und die Produktionskosten zu senkenDiese Maschine ist für hohe Geschwindigkeiten konzipiert und ist somit eine ausgezeichnete Wahl für Produktionslinien mit hohem Volumen.
Die 3D-AOI-Maschine ist ein zuverlässiges und robustes System, das dauerhaft gebaut wurde.Mit seinen leistungsstarken Fähigkeiten, ist diese Maschine die perfekte Lösung für jede Produktionsstätte, die die Qualität ihrer Produkte gewährleisten muss.
| Gerätemodell | K3212 | |
| Erkennungsfähigkeit | Erkennungselemente | Fehlgedruckt, zu viel Löt, zu wenig Löt, Lötbrücke, Lötpaste, Formfehler, Offset |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 12MP Hochgeschwindigkeits-Farb-Industrie-Kamera |
| Lichtquelle | Dual DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Erkennungsleistung | Höhengenauigkeit (Kalibriermodul) | 1 μm (mit Standardkalibrierblock) |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 500 μm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1350xD1000xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Softwareunterstützte Eingabeformate | Unterstützt Gerber-Format (274X), ODB++ | |
| Statistikmanagementinstrumente |
Histogramm, X-Bar & R-Diagramm, X-Bar & S-C hart, C p & C pk, %Gage R & R, SPI tägliche/wöchentliche/monatliche Berichte, Echtzeit-SPC& Multiple Display |
|
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
| Inspektionsarten | Lötverbindung, Bauteil, Defekt |
| Beleuchtung | RGB-LED |
| PCB-Dicke | 0.5 - 5 mm |
| Typ der Kamera | 3D-Digitalkamera |
| Prüfmethode | 3D-Inspektion |
| Gewicht | 800 kg |
| Inspektionsbereich | Bis zu 510 x 510 mm |
| Ausrichtungsverfahren | Automatische Ausrichtung |
| Entschließung | 10 μm |
| Software | Intuitive Benutzeroberfläche |
Mit seiner fortschrittlichen Technologie und Funktionen ist Mento-01 eine ideale Lösung für die AOI-PCB-Inspektion,die für die Gewährleistung der Qualität elektronischer Bauteile und der Zuverlässigkeit elektronischer Produkte unerlässlich istDiese Maschine kann die Schweißverbindung, die Komponente und den Defekt von PCBs mit hoher Genauigkeit und Effizienz untersuchen und so zuverlässige und genaue Inspektionsergebnisse liefern.
Die Mento-01 3D AOI-Maschine eignet sich für eine Vielzahl von Anwendungen in der Elektronikindustrie, wie PCB-Fertigung, Montage und Prüfung.einschließlich Produktionslinien, Forschungs- und Entwicklungsabteilungen und Qualitätskontrollstellen.
Die Maschine ist dank ihres benutzerfreundlichen Betriebssystems Windows 10 einfach zu bedienen und verfügt über eine leistungsstarke Software, die die Inspektionsergebnisse in Echtzeit analysieren und anzeigen kann.Erleichterung der Identifizierung und Behebung von Problemen, die während des Inspektionsverfahrens auftreten können.
Die 3D-AOI-Maschine Mento-01 hat eine Dimension von L 1300 X W 1300 X H 1500 mm und wiegt etwa 800 kg, was sie zu einer relativ großen und schweren Maschine macht.es ist sehr langlebig und kann harten Arbeitsbedingungen standhaltenEs arbeitet mit AC 220V, 50/60Hz Stromversorgung und ist damit mit den meisten Stromnetzen weltweit kompatibel.
Wenn Sie nach einem zuverlässigen, genauen und effizienten AOI-PCB-Inspektionssystem suchen, ist die Mento-01 3D-AOI-Maschine eine ausgezeichnete Wahl.mit einer Mindestbestellmenge von 1 und einer Lieferzeit von 1 WocheDie Zahlungsbedingungen sind online und die Lieferfähigkeit beträgt 1000/Monat, was einen schnellen und problemlosen Kaufprozess gewährleistet.
Das Produkt 3D AOI Machine ist mit einem umfassenden technischen Support- und Dienstleistungspaket ausgestattet, um eine optimale Leistung und minimale Ausfallzeiten zu gewährleisten.Unser Team von erfahrenen Ingenieuren und Technikern ist zur Verfügung, um die folgenden Dienstleistungen zu erbringen:
- Installations- und Einrichtungshilfe
- Vor-Ort-Ausbildung für Betreiber und Instandhaltungspersonal
- 24/7 Ferntechnischer Support
- Regelmäßige Softwareaktualisierungen und -upgrades
- Vorbeugende Wartungs- und Kalibrierdienste
- Reparatur und Austausch fehlerhafter Teile
- Wahlfähige jährliche Unterhaltsverträge für erweiterte Unterstützung und Einsparungen
Unser Ziel ist es, sicherzustellen, dass unsere Kunden das Beste aus ihrer Investition in unser 3D-AOI-Maschine-Produkt herausholen, und wir verpflichten uns, schnell und zuverlässig zu unterstützen, wann immer dies erforderlich ist.
Produktverpackung:
Versandinformationen:
F1: Wie lautet der Markenname der 3D-AOI-Maschine?
A1: Der Markenname der 3D AOI-Maschine ist Mento.
F2: Wie lautet die Modellnummer der 3D-AOI-Maschine?
A2: Die Modellnummer der 3D-AOI-Maschine ist Mento-01.
F3: Wo wird die 3D-AOI-Maschine hergestellt?
A3: Die 3D-AOI-Maschine wird in China in Dongguan hergestellt.
F4: Welche Zertifizierungen hat die 3D-AOI-Maschine?
A4: Die 3D-AOI-Maschine verfügt über ISO9001/ISO14001-Zertifizierungen.
F5: Wie hoch ist die Mindestbestellmenge für die 3D-AOI-Maschine?
A5: Die Mindestbestellmenge für die 3D-AOI-Maschine beträgt 1.
F6: Ist der Preis der 3D-AOI-Maschine verhandelbar?
A6: Ja, der Preis der 3D-AOI-Maschine ist verhandelbar.
F7: Wie ist die Lieferzeit für die 3D-AOI-Maschine?
A7: Die Lieferzeit für die 3D-AOI-Maschine beträgt 3 Wochen.
F8: Welche Zahlungsbedingungen gelten für die 3D-AOI-Maschine?
A8: Die Zahlungsbedingungen für die 3D-AOI-Maschine sind online.
F9: Wie hoch ist die Versorgungsfähigkeit der 3D-AOI-Maschine?
A9: Die Versorgungsfähigkeit der 3D-AOI-Maschine beträgt 1000/Monat.
