Produktdetails
Herkunftsort: China Dongguan
Markenname: Mento
Zertifizierung: ISO9001/ISO14001
Modellnummer: K3412
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)
Lieferzeit: 3 Wochen
Zahlungsbedingungen: auf der Linie, L/C, T/T
Versorgungsmaterial-Fähigkeit: 1000/Monat
Betriebssystem: |
Windows 10 |
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Inspektions-Bereich: |
Bis zu 510 x 510 mm |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Abmessung: |
L 1000 X W 1380 X H 1600 mm |
Ausrichtungsmethode: |
Automatische Ausrichtung |
Software: |
Intuitive Benutzeroberfläche |
Entschließung: |
10 μm |
Betriebssystem: |
Windows 10 |
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Inspektions-Bereich: |
Bis zu 510 x 510 mm |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Abmessung: |
L 1000 X W 1380 X H 1600 mm |
Ausrichtungsmethode: |
Automatische Ausrichtung |
Software: |
Intuitive Benutzeroberfläche |
Entschließung: |
10 μm |
Online-AOI-Funktionen
1. Hochkostenleistung
2Standard 5 Millionen globale Belichtung industrielle Farbkamera
3Das erste Unternehmen in China, das Telezentriklinsen mit großem Durchmesser verwendet (die auf Produkte ausgerichtet werden können)
4. Unabhängig entwickeltes optisches System (Konsistenz der Lichtquelle)
5. Hochstabile integrierte Gießplattform
Anwendungsbereich: Inspektion von Lötverschlüssen und montierten Geräten
Mit einem PCB-Durchmesser von 0,5 bis 5 mm eignet sich unsere 3D-AOI-Maschine für die Inspektion einer Vielzahl von PCBs, was sie zu einer idealen Wahl für PCB-Inspektionsanwendungen macht.Die Maschine ist mit RGB-LED-Beleuchtung ausgestattet, die eine helle und gleichmäßige Beleuchtung bietetDie Inspektionsfläche der Maschine beträgt bis zu 510 x 510 mm und bietet ausreichend Platz für die Inspektion großer PCBs.
Unsere 3D-AOI-Maschine arbeitet mit AC 220V, 50/60Hz, so dass sie für den Einsatz in verschiedenen Ländern und Standorten geeignet ist.die schnelle und effiziente Inspektion großer Mengen von PCB ermöglichtDies ist besonders nützlich in Produktionsumgebungen mit hohem Volumen, in denen Geschwindigkeit und Genauigkeit von entscheidender Bedeutung sind.
Unsere 3D-AOI-Maschine ist mit fortschrittlichen Funktionen und Technologien ausgelegt, um eine hohe Genauigkeit und Zuverlässigkeit bei der PCB-Inspektion zu gewährleisten.Die Maschine ist mit einer hochauflösenden Kamera ausgestattet, die detaillierte Bilder der PCB erfasstDie Maschine verfügt darüber hinaus über einen ausgeklügelten Algorithmus, der die Bilder analysiert und eventuelle Defekte oder Fehler in der Leiterplatte identifiziert.
| Gerätemodell | K3412 | |
| Erkennungsfähigkeit | Erkennungselemente | |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 12MP Hochgeschwindigkeits-Farb-Industrie-Kamera |
| Lichtquelle | 4 DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 20 mm/40 mm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1000xD1380xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
| Technische Parameter | Einzelheiten zum Produkt |
|---|---|
| Ausrichtungsverfahren | Automatische Ausrichtung |
| Betriebssystem | Windows 10 |
| Stromversorgung | Wechselstrom 220V, 50/60Hz |
| Gewicht | 800 kg |
| Beleuchtung | RGB-LED |
| PCB-Dicke | 0.5 - 5 mm |
| Entschließung | 10 μm |
| Inspektionsarten | Lötverbindung, Bauteil, Defekt |
| Typ der Kamera | 3D-Digitalkamera |
| Software | Intuitive Benutzeroberfläche |

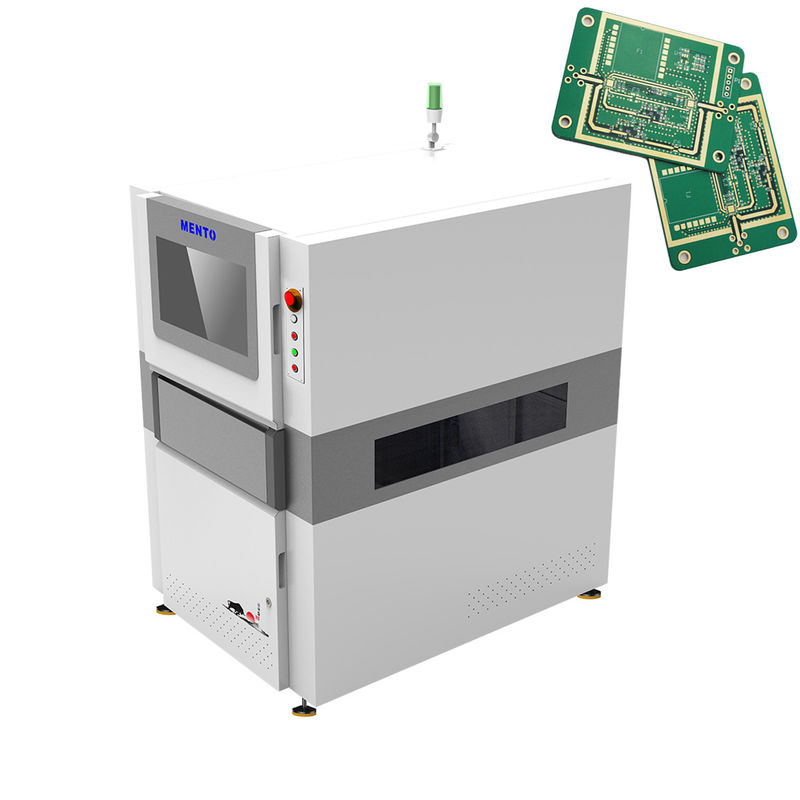

Die 3D AOI-Maschine von Mento wurde entwickelt, um überlegene Inspektionsdienste für Leiterplatten anzubieten.mit einer Größe von L 1300 X W 1300 X H 1500 mm, ist diese Maschine kompakt und kann leicht in einem Arbeitsplatz installiert werden.
Die 3D AOI-Maschine von Mento verfügt über eine intuitive Benutzeroberflächensoftware, die die Bedienung erleichtert.Diese Maschine ist mit einer 3D-Digitalkamera ausgestattet, die hochauflösende Bilder der Leiterplatten erfasst, die eine genaue Prüfung und Erkennung von Mängeln ermöglichen.
Die Mento-01 3D AOI-Maschine eignet sich für eine Vielzahl von Anwendungsfällen und Szenarien.und andere Industriezweige, die eine genaue Prüfung von PCB erfordernDiese Maschine kann für die Inspektion von einseitigen, zweiseitigen und mehrschichtigen PCBs verwendet werden, was sie vielseitig und praktisch macht.
Die 3D-AOI-Maschine von Mento ist ein zuverlässiges und effizientes Inspektionswerkzeug, das zur Verbesserung der Qualität von PCB beitragen kann.Die 3D-Inspektionsmethode sorgt dafür, dass selbst die kleinsten Fehler und Defekte erkannt werdenDiese Maschine ist auch leicht zu warten und ist somit eine kostengünstige Lösung für Unternehmen.
Der technische Support und die Dienstleistungen für die 3D-AOI-Maschine umfassen:
- Installation und Ausbildung vor Ort
- Ferntechnische Unterstützung per Telefon oder E-Mail
- Regelmäßige Softwareaktualisierungen zur Verbesserung der Maschinenleistung
- Wartungs- und Reparaturdienstleistungen
- Ersatz von Ersatzteilen
- Hilfe bei der Fehlerbehebung
Produktverpackung für eine 3D-AOI-Maschine:
Die 3D-AOI-Maschine wird sicher in eine robuste Kartonbox verpackt, um Schäden während des Transports zu vermeiden.Das Produkt wird in Blasenfolie eingewickelt und in die Mitte der Box gelegt, um jegliche Bewegung zu vermeidenDie Verpackung wird mit dem Produktnamen, der Modellnummer und den Handhabungsanweisungen versehen.
Versand:
Die 3D-AOI-Maschine wird mit einem zuverlässigen und vertrauenswürdigen Kurierdienst versandt.Die geschätzte Lieferzeit wird dem Kunden bei der Bestellung mitgeteiltDer Kunde erhält eine Tracking-Nummer, um den Lieferstatus des Pakets zu überwachen.
F: Wie lautet der Markenname der 3D-AOI-Maschine?
A: Der Markenname der 3D AOI-Maschine ist Mento.
F: Wie lautet die Modellnummer der 3D-AOI-Maschine?
A: Die Modellnummer der 3D-AOI-Maschine ist Mento-01.
F: Wo wird die 3D-AOI-Maschine hergestellt?
A: Die 3D-AOI-Maschine wird in Dongguan, China, hergestellt.
F: Welche Zertifizierungen hat die 3D-AOI-Maschine?
A: Die 3D-AOI-Maschine ist nach ISO9001 und ISO14001 zertifiziert.
F: Wie hoch ist die Mindestbestellmenge für die 3D-AOI-Maschine?
A: Die Mindestbestellmenge für die 3D-AOI-Maschine beträgt 1.
F: Wie hoch ist der Preis der 3D-AOI-Maschine?
A: Der Preis der 3D-AOI-Maschine ist verhandelbar.
F: Wie lange dauert die Lieferzeit der 3D-AOI-Maschine?
A: Die Lieferzeit der 3D-AOI-Maschine beträgt 3 Wochen.
F: Welche Zahlungsbedingungen gelten für die 3D-AOI-Maschine?
A: Die Zahlungsbedingungen für die 3D-AOI-Maschine sind online.
F: Wie hoch ist die Versorgungsfähigkeit der 3D-AOI-Maschine?
A: Die Lieferkapazität der 3D-AOI-Maschine beträgt 1000 pro Monat.
