Produktdetails
Herkunftsort: China Dongguan
Markenname: Mento
Zertifizierung: ISO9001/ISO14001
Modellnummer: K3412
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)
Lieferzeit: 3 Wochen
Zahlungsbedingungen: Auf Linie
Versorgungsmaterial-Fähigkeit: 1000/Monat
Prüfmethode: |
3D-Inspektion |
Beleuchtung: |
RGB LED |
Inspektionsarten: |
Lötverbindung, Bauteil, Defekt |
Entschließung: |
10 μm |
Ausrichtungsmethode: |
Automatische Ausrichtung |
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Gewicht: |
800 kg |
Prüfmethode: |
3D-Inspektion |
Beleuchtung: |
RGB LED |
Inspektionsarten: |
Lötverbindung, Bauteil, Defekt |
Entschließung: |
10 μm |
Ausrichtungsmethode: |
Automatische Ausrichtung |
Inspektionsgeschwindigkeit: |
Bis zu 80 Cm2/s |
Stromversorgung: |
Wechselstrom 220V, 50/60Hz |
Gewicht: |
800 kg |
Online-AOI-Funktionen
1. Hochkostenleistung
2Standard 5 Millionen globale Belichtung industrielle Farbkamera
3Das erste Unternehmen in China, das Telezentriklinsen mit großem Durchmesser verwendet (die auf Produkte ausgerichtet werden können)
4. Unabhängig entwickeltes optisches System (Konsistenz der Lichtquelle)
5. Hochstabile integrierte Gießplattform
Anwendungsbereich: Inspektion von Lötverschlüssen und montierten Geräten

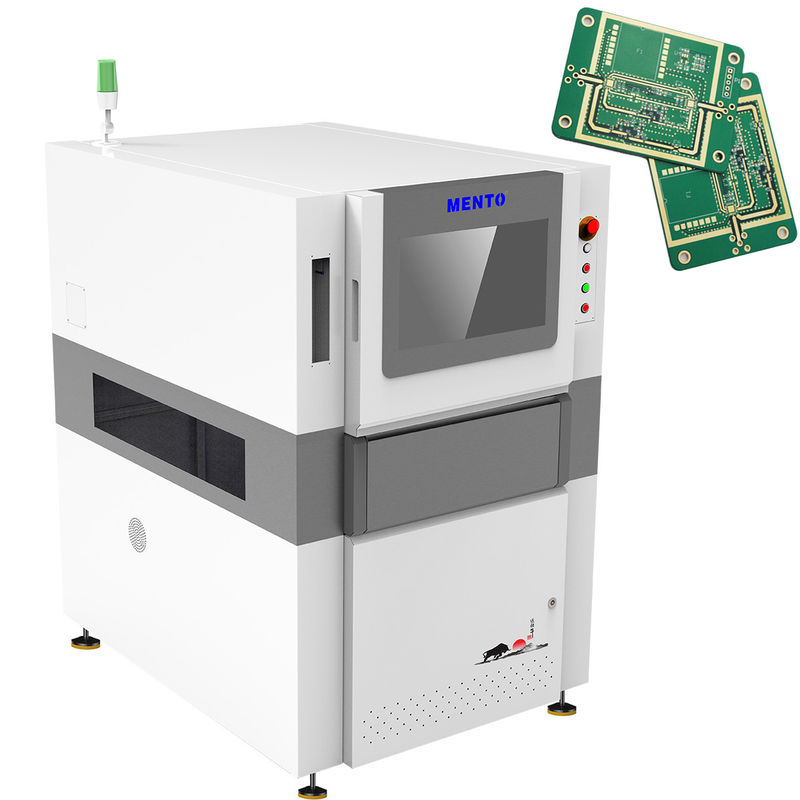

Diese 3D-AOI-Inspektionsmaschine ist eine ideale Lösung für Leiterplattenhersteller, die ihre Produktionseffizienz steigern möchten.Die Maschine kann mehrere Bretter gleichzeitig untersuchen.Die hochauflösende Kamera sorgt dafür, dass alle Mängel auf dem PCB erkannt werden, wodurch das Risiko verringert wird, dass fehlerhafte Produkte auf den Markt kommen.
Die 3D-AOI-Maschine ist eine hochwertige PCB-AOI-Ausrüstung, die eine genaue und schnelle Inspektion von Leiterplatten bietet.Wir haben sichergestellt, dass die Maschine mit der neuesten Technologie ausgestattet ist, um die Anforderungen moderner PCB-Herstellungsprozesse zu erfüllenMit der automatischen Ausrichtung, der hochauflösenden Kamera und der benutzerfreundlichen SoftwareDie 3D-AOI-Inspektionsmaschine ist ein Muss für jeden PCB-Hersteller, der seine Produktionseffizienz und -qualität verbessern möchte..
| Gerätemodell | K3412 | |
| Erkennungsfähigkeit | Erkennungselemente | Wenige Stücke, falsche Stücke, rückwärts, verschoben, falsches Löt, falsches Löt, mehr Zinn, weniger Zinn, kontinuierliches Zinn, Grabstein, umgeworfen, verzerrte Beine, beschädigt, mehrere Stücke, Kratzer,Fremdstoffe |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 12MP Hochgeschwindigkeits-Farb-Industrie-Kamera |
| Lichtquelle | 4 DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 20 mm/40 mm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1000xD1380xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
| Ausrichtungsverfahren: | Automatische Ausrichtung |
| Software: | Intuitive Benutzeroberfläche |
| Inspektionsgeschwindigkeit: | Bis zu 80 Cm2/s |
| Betriebssystem: | Windows 10 |
| Die Entschließung: | 10 μm |
| Gewicht: | 800 kg |
| Typ der Kamera: | 3D-Digitalkamera |
| Abmessung: | L 1300 X W 1300 X H 1500 mm |
| Beleuchtung | RGB-LED |
| Stromversorgung: | Wechselstrom 220V, 50/60Hz |
Die 3D-AOI-Inspektionsmaschine wurde entwickelt, um die Oberfläche von PCBs zu erkennen und zu untersuchen, wodurch hohe Präzision und genaue Ergebnisse erzielt werden.die sie von anderen Herstellern von AOI-Geräten unterscheidetMit einer Inspektionsgeschwindigkeit von bis zu 80 cm2/s kann Mento-01 den Inspektionsvorgang rechtzeitig abschließen und die gesamte Effizienz der Produktionslinie verbessern.
Mento-01 ist mit dem Betriebssystem Windows 10 kompatibel und bietet Benutzern eine benutzerfreundliche Benutzeroberfläche und einfach zu bedienende Funktionen.50/60 Hz Stromversorgung. Mento-01 verfügt über eine Lieferkapazität von 1000 pro Monat, so dass die Nachfrage nach dem Produkt stets gedeckt wird.
Die Anwendungsfälle und Szenarien für Mento-01 umfassen elektronische Fertigung, PCB-Montage und Qualitätskontrolle.Die 3D-AOI-Inspektionsmaschine ist für Elektronikhersteller ein wesentliches Werkzeug, um Mängel zu erkennen und die Qualität ihrer Produkte zu gewährleisten.Mento-01 eignet sich auch für die PCB-Montage, da es die Oberfläche des PCBs schnell und genau untersuchen und Mängel erkennen kann.Die Maschine kann auch bei der Qualitätskontrolle verwendet werden, um sicherzustellen, dass das Produkt die erforderlichen Standards erfüllt, bevor es in den Markt gebracht wird.
Insgesamt ist die Mento-01 eine zuverlässige und effiziente 3D-AOI-Inspektionsmaschine, die genaue Ergebnisse liefert und die Produktionseffizienz verbessert.Mento-01 ist ein Muss für Elektronikhersteller und PCB-MontageunternehmenDie Maschine ist einfach zu bedienen und bietet eine benutzerfreundliche Schnittstelle, die sie sowohl für erfahrene als auch für Anfänger geeignet macht.
Unser 3D AOI-Maschinenprodukt wird mit umfassender technischer Unterstützung und Dienstleistungen geliefert, um eine optimale Leistung und Effizienz zu gewährleisten.,Außerdem ist unser Produkt mit Garantie ausgestattet und wir bieten Reparatur- und Ersatzdienste bei Bedarf an.Unser technischer Support und unsere Dienstleistungen sind darauf ausgelegt, Ausfallzeiten zu minimieren und die Produktivität für unsere Kunden zu maximieren..
Produktverpackung:
Die 3D-AOI-Maschine wird in einer robusten Kartonbox mit ausreichend Polsterung verpackt, um Schäden während des Transports zu vermeiden.Die Maschine wird sicher in der Mitte der Box platziert und umgeben von Schaumstoff Einsätze, um sicherzustellen, dass es nicht während des Versands bewegen.
Versand:
Die 3D-AOI-Maschine wird über einen seriösen Kurierdienst wie DHL oder FedEx versandt.Versandzeiten variieren je nach Bestimmungsland.
Wie heißt diese 3D-AOI-Maschine?
Mento
Wie lautet die Modellnummer dieser 3D-AOI-Maschine?
Mento-01
Wo wird diese 3D-AOI-Maschine hergestellt?
China Dongguan
Welche Zertifizierungen hat diese 3D-AOI-Maschine?
Einheitliche Datenbank
Was ist die Mindestbestellmenge für diese 3D-AOI-Maschine?
1
Ist der Preis für diese 3D-AOI-Maschine verhandelbar?
Ja, der Preis ist verhandelbar.
Was ist die Lieferzeit für diese 3D-AOI-Maschine?
1 Woche
Was sind die Zahlungsbedingungen für diese 3D-AOI-Maschine?
Online-Zahlung
Wie hoch ist die Versorgungsfähigkeit dieser 3D-AOI-Maschine?
1000/Monat
