Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Produktdetails
Herkunftsort: China Dongguan
Markenname: Mento
Zertifizierung: ISO9001/ISO14001
Modellnummer: k3205
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)
Lieferzeit: 3 Wochen
Zahlungsbedingungen: auf der Linie, L/C, T/T
Versorgungsmaterial-Fähigkeit: 1000/Monat
Modell: |
XYZ-1000 |
Lichtquelle: |
LED-Leuchte |
Prüfmethode: |
3D-Inspektion |
PCB-Größe: |
Max. 500 mm x 500 mm |
PCB-Dicke: |
0,2 mm - 6 mm |
Genauigkeit der Inspektion: |
±5μm |
Betriebssystem: |
Windows 10 |
Modell: |
XYZ-1000 |
Lichtquelle: |
LED-Leuchte |
Prüfmethode: |
3D-Inspektion |
PCB-Größe: |
Max. 500 mm x 500 mm |
PCB-Dicke: |
0,2 mm - 6 mm |
Genauigkeit der Inspektion: |
±5μm |
Betriebssystem: |
Windows 10 |

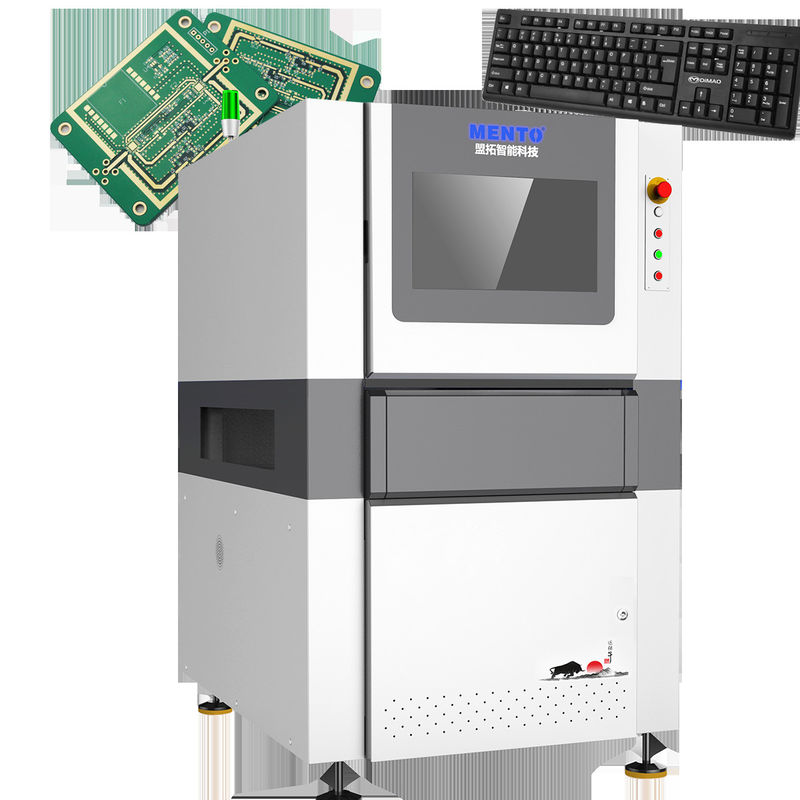

Die AOI-PCB-Maschine läuft mit dem Betriebssystem Windows 10 und bietet eine benutzerfreundliche und vertraute Schnittstelle, die einfach zu navigieren und zu bedienen ist.Es verfügt auch über eine Ethernet-Schnittstelle für einfache Verbindung und Kommunikation, die eine nahtlose Integration in jede beliebige Produktionsumgebung oder in jeden beliebigen Arbeitsablauf ermöglicht.
Die AOI-PCB-Maschine wird mit einer AC-Stromversorgung von 220 V und 50 Hz betrieben, die eine stabile und gleichbleibende Leistung gewährleistet.so dass es perfekt für jede Produktionsanlage oder jedes Labor passt.
Mit seinen hochauflösenden Funktionen kann die AOI-PCB-Maschine sogar die kleinsten Defekte und Fehler in der Leiterplatte mit einer Auflösung von 10 μm erkennen. Dies stellt sicher, dass die Produkte von höchster Qualität sind,und alle Probleme schnell erkannt und gelöst werden können.
| 3D-Lötpasteinspektion | ||
| Gerätemodell | K3205 | |
| Erkennungsfähigkeit | Erkennungselemente | Fehlgedruckt, zu viel Löt, zu wenig Löt, Lötbrücke, Lötpaste, Formfehler, Offset |
| Scannungsmethode | Stop&Go | |
| Optisches System | Kamera | 5MP Hochgeschwindigkeits-Farbkamera |
| Lichtquelle | Dual DLP-Lichtquelle (Rasterphasenverschiebungstechnologie) und rote, grüne und blaue (RGB) Lichtquelle | |
| Entschließung | 10 μm und 15 μm (optional) | |
| Erkennungsleistung | Höhengenauigkeit (Kalibriermodul) | 1 μm (mit Standardkalibrierblock) |
| Volumenwiederholbarkeit | < 1% (Standardprüfblock, 3Sigma) | |
| Höchstwert der Kompensation für die Plattenbiegung | ±3 mm | |
| Erkennungsfähigkeit GRR | < 10% bei 6o ((+ 50% Toleranz, Auflösung 5 μm) | |
| Höchste Erkennungshöhe | 500 μm | |
| Lösung des Schattenproblems | Phase-Shift-Technologie und bidirektionales 3D-Strukturiertes Lichtsystem | |
| Echtzeitkompensationsmethode für Plattenbiegen | Plattenbiegkompensation (Z-Tracking+Pad-Referenzierung) | |
| Prüfbildschirm | Farbe (3D- und 2D-Bilder zusammen angezeigt) | |
| Fahrgeräte | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | 800 mm/s | |
| Mindestmessgröße des Produkts | 50 mm x 50 mm | |
| Maximale messbare Produktgröße | 400 mm x 500 mm | |
| PCB-Dicke | 0.5 ~ 6 mm | |
| Anpassung der Gleisbreite | Automatische Breiteneinstellung, manuelle Breiteneinstellung | |
| Schaltplattenbeförderung/Festigung | Befestigung von Gurtförderer/pneumatische Klemmen | |
| Beförderungsrichtung | Von links nach rechts, von rechts nach links. | |
| Umlaufbahnhöhe | 900 ± 20 mm | |
| Computerkonfiguration | Mainframe | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, Festplatte: 2T |
| Überwachung | 22"LED | |
| Betriebssystem | Das ist Ubuntu | |
| Parameter | Gesamtgröße | W1350xD1000xH1600mm (ohne Alarmleuchte) |
| Gewicht | 1100 kg | |
| Stromquelle | AC220V/50~60Hz/2000W | |
| Luftdruck | 0.5Mpa | |
| Softwareunterstützte Eingabeformate | Unterstützt Gerber-Format (274X), ODB++ | |
| Statistikmanagementinstrumente |
Histogramm, X-Bar & R-Diagramm, X-Bar & S-C hart, C p & C pk, %Gage R & R, SPI tägliche/wöchentliche/monatliche Berichte, Echtzeit-SPC& Multiple Display |
|
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit: 25%~80% (ohne Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
| Modell | XYZ-1000 |
| Inspektionsgeschwindigkeit | 1000 mm/s |
| PCB-Dicke | 0.2 mm - 6 mm |
| Prüfmethode | 3D-Inspektion |
| Größe der PCB | Max. 500 mm x 500 mm |
| Betriebssystem | Windows 10 |
| Schnittstelle | Ethernet |
| Genauigkeit der Inspektion | ± 5 μm |
| Lichtquelle | LED-Leuchte |
Die AOI-Maschine ist ein wesentliches Werkzeug für die PCB-Herstellung.Es ist ein automatisiertes optisches Inspektionssystem, das auf Defekte in Leiterplatten hinweist und sicherstellt, dass sie den Industriestandards entsprechen. Die Maschine verfügt über eine 3D-Inspektionsmethode, die eine genaue und präzise Erkennung von Anomalien in der Leiterplatte ermöglicht.die sicherstellt, dass die PCB von höchster Qualität sind.
Die Mento AOI-PCB-Maschine eignet sich für verschiedene Anwendungsfälle und Szenarien.und ForschungsinstitutionenDie Maschine kann PCBs mit einer Dicke von 0,2 mm bis 6 mm behandeln, was sie vielseitig und für verschiedene Arten von PCBs geeignet macht.
Das Modell XYZ-1000 der Mento AOI-PCB-Maschine verfügt über eine Ethernet-Schnittstelle, die eine einfache Verbindung und Integration mit anderen Systemen ermöglicht.Diese Funktion erleichtert die Einbindung der AOI-Maschine in bestehende Produktionslinien und Arbeitsflüsse.
Zusammenfassend ist die Mento AOI PCB-Maschine ein zuverlässiges und effizientes PCB-Inspektionssystem, das für verschiedene Anwendungsfälle und Szenarien geeignet ist.Vielseitiges Umgehen mit der PCB-Dicke, und Ethernet-Schnittstelle machen es zu einem wertvollen Kapital für PCB-Herstellungsunternehmen, Hersteller elektronischer Produkte und Forschungsinstitutionen.
Unsere AOI-PCB-Maschine ist mit umfassender technischer Unterstützung und Dienstleistungen ausgestattet, darunter:
Wir verpflichten uns, unseren Kunden ein Höchstmaß an Unterstützung zu bieten und sicherzustellen, dass ihre AOI-PCB-Maschine optimal funktioniert.
Produktverpackung:
Versand:
F: Welcher Markenname trägt die AOI-PCB-Maschine?
A: Der Markenname der AOI-PCB-Maschine ist Mento.
F: Wo wird die AOI-PCB-Maschine hergestellt?
A: Die AOI-PCB-Maschine wird in China, Dongguan, hergestellt.
F: Welche Zertifizierungen hat die AOI-PCB-Maschine?
A: Die AOI-PCB-Maschine ist nach ISO9001/ISO14001 zertifiziert.
F: Wie hoch ist die Mindestbestellmenge für die AOI-PCB-Maschine?
A: Die Mindestbestellmenge für die AOI-PCB-Maschine beträgt 1.
F: Wie lange dauert die Lieferzeit für die AOI-PCB-Maschine?
A: Die Lieferzeit für die AOI-PCB-Maschine beträgt 3 Wochen.
F: Welche Zahlungsbedingungen gelten für die AOI-PCB-Maschine?
A: Die Zahlungsbedingungen für die AOI-PCB-Maschine sind abgeschlossen.
F: Wie hoch ist die Versorgungsfähigkeit der AOI-PCB-Maschine?
A: Die Lieferkapazität der AOI-PCB-Maschine beträgt 1000/Monat.
F: Ist der Preis der AOI-PCB-Maschine verhandelbar?
A: Ja, der Preis der AOI-PCB-Maschine ist verhandelbar.
