Produktbeschreibung:

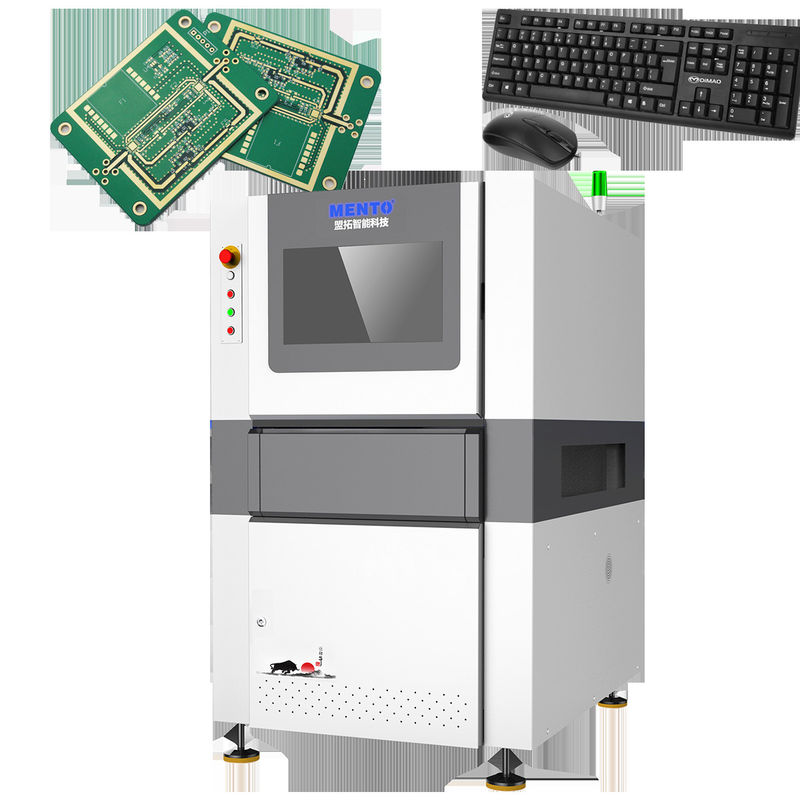

Eines der herausragenden Merkmale dieser Maschine ist ihre hochauflösende CCD-Kamera, die eine erstklassige Bildqualität liefert und sicherstellt, dass selbst die kleinsten Details mit äußerster Genauigkeit erfasst werden. Dies ermöglicht es der AOI-Leiterplattenmaschine, selbst kleinste Defekte auf der Leiterplattenoberfläche zu erkennen und sicherzustellen, dass jede Leiterplatte, die sie durchläuft, von höchster Qualität ist.
Die AOI-Leiterplattenmaschine ist außerdem auf Komfort ausgelegt, mit einer kompakten Abmessung von 1000 mm x 800 mm x 1200 mm, die es ihr ermöglicht, bequem in jeden Arbeitsbereich zu passen. Die Ethernet-Schnittstelle erleichtert auch die Verbindung zu anderen Geräten und Netzwerken und bietet eine nahtlose Integration in Ihre bestehenden Systeme.
| 3D-Lötpasteninspektion |
| Gerätemodell |
K3212 |
| Erfassungskapazität |
Erfassungselemente |
Fehldruck, Überlötung, unzureichende Lötung, Lötbrücke, Lötpastenschwanz, Formabweichung, Versatz |
| Scanmethode |
Stop&Go |
| Optisches System |
Kamera |
12MP Hochgeschwindigkeits-Farb-Industriekamera |
| Lichtquelle |
Dual DLP-Lichtquelle (Rasterphasenschieber-Technologie) und Rot-, Grün- und Blaulichtquelle (RGB) |
| Auflösung |
10 μm & 15 μm (optional) |
| Erfassungsleistung |
Höhengenauigkeit (Kalibrierungsmodul) |
1 μm (mit Standard-Kalibrierblock) |
| Volumenwiederholbarkeit |
<1% (Standard-Verifizierungsblock, 3 Sigma) |
| Maximaler Platinenbiegungskompensationswert |
±3mm |
| Erfassungskapazität GRR |
<10% bei 6o (+50% Toleranz, 5 μm Auflösung) |
| Maximale Erfassungshöhe |
500 μm |
| Lösung für Schattenprobleme |
Phasenschieber-Technologie & bidirektionales 3D-Strukturlichtsystem |
| Echtzeit-Kompensationsmethode für Platinenbiegung |
Platinenbiegungskompensation (Z-Tracking + Pad-Referenzierung) |
| Testbildschirm |
Farbe (3D- und 2D-Bilder werden zusammen angezeigt) |
| Antriebsausrüstung |
Servomotor + Schraubenführung |
| Bewegungsgeschwindigkeit |
800 mm/s |
| Mindestgröße des messbaren Produkts |
50 mm x 50 mm |
| Maximale Größe des messbaren Produkts |
400 mm x 500 mm |
| Leiterplattendicke |
0,5~6 mm |
| Spurweitenverstellung |
Automatische Spurweitenverstellung, manuelle Spurweitenverstellung |
| Leiterplattentransport/Befestigung |
Bandförderer/pneumatische Klemmbefestigung |
| Transportrichtung |
Von links nach rechts, von rechts nach links |
| Bahn höhe |
900 ± 20 mm |
| Computer-Konfiguration |
Hauptrechner |
CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD: 250G, HDD: 2T |
| Monitor |
22" LED |
| Betriebssystem |
Ubuntu |
| Parameter |
Gesamtgröße |
B1350xT1000xH1600mm (ohne Alarmleuchte) |
| Gewicht |
1100 KG |
| Stromquelle |
AC220V/50~60Hz/2000W |
| Luftdruck |
0,5 MPa |
| Unterstützte Eingabeformate der Software |
Unterstützt Gerber-Format (274X), ODB++ |
| Statistische Management-Tools |
Histogramm, X-Bar & R-Diagramm, X-Bar & S-Diagramm, Cp & Cpk,
% Gage R & R, SPI Tages-/Wochen-/Monatsberichte, Echtzeit-SPC & Mehrfachanzeige
|
| Umweltanforderungen |
Temperatur: 5~40 °C, relative Luftfeuchtigkeit: 25%~80% (kein Frost) |
| Kommunikation mit vorgelagerten und nachgelagerten Geräten |
Standard SMEMA-Schnittstelle |
Merkmale:
- Produktname: AOI-Leiterplattenmaschine
- Lichtquelle: LED
- Inspektionsgenauigkeit: ±5 μm
- Leiterplattengröße: Max. 500 mm x 500 mm
- Modell: XYZ-1000
- Stromversorgung: AC 220V, 50Hz
Technische Parameter:
| Technischer Parameter |
Wert |
| Produktname |
AOI-Leiterplattenmaschine |
| Leiterplattendicke |
0,2 mm - 6 mm |
| Leiterplattengröße |
Max. 500 mm x 500 mm |
| Schnittstelle |
Ethernet |
| Auflösung |
10 μm |
| Modell |
XYZ-1000 |
| Stromversorgung |
AC 220V, 50Hz |
| Kameratyp |
Hochauflösende CCD |
| Inspektionsmethode |
3D-Inspektion |
| Lichtquelle |
LED |
Anwendungen:
Dieses Produkt wurde entwickelt, um genaue und zuverlässige Inspektionsergebnisse für Leiterplatten mithilfe fortschrittlicher optischer Technologie zu liefern. Die AOI-Maschine kann eine breite Palette von Defekten wie fehlende Komponenten, falsche Ausrichtung und Lötfehler erkennen. Mit einem hochauflösenden CCD-Kameratyp und einer Inspektionsgenauigkeit von ±5 μm kann die AOI-Leiterplattenmaschine die Qualität Ihrer Produkte effektiv sicherstellen.
Die AOI-Leiterplattenmaschine eignet sich für verschiedene Produktanwendungsanlässe und -szenarien. Sie kann in der Produktionslinie von Elektronikprodukten, der Leiterplattenherstellung und der SMT-Montage eingesetzt werden. Dieses Produkt kann zum Testen verschiedener Leiterplatten wie doppelseitiger, mehrschichtiger und flexibler Leiterplatten verwendet werden. Die Schnittstelle der Maschine ist Ethernet, was eine einfache Verbindung zu anderen Geräten und Systemen ermöglicht.
Die AOI-Leiterplattenmaschine hat den Modellnamen XYZ-1000 und eine Abmessung von 1000 mm x 800 mm x 1200 mm, wodurch sie kompakt und einfach in jedem Arbeitsbereich zu installieren ist. Mit einer Lieferfähigkeit von 1000/Monat kann dieses Produkt die Anforderungen verschiedener Branchen erfüllen.
Zusammenfassend lässt sich sagen, dass die AOI-Leiterplattenmaschine ein zuverlässiges und effizientes Leiterplatteninspektionssystem ist, das genaue und zuverlässige Inspektionsergebnisse liefern kann. Sie eignet sich für verschiedene Produktanwendungsanlässe und -szenarien und verfügt über eine hohe Lieferfähigkeit, um die Anforderungen verschiedener Branchen zu erfüllen. Wenn Sie eine zuverlässige und effiziente Lösung für Ihre Leiterplattentestmethoden suchen, ist die AOI-Leiterplattenmaschine von Mento das perfekte Produkt für Sie.
Support und Dienstleistungen:
Das AOI-Leiterplattenmaschinenprodukt ist mit technischem Support und Dienstleistungen ausgestattet, um eine optimale Leistung zu gewährleisten und Ausfallzeiten zu minimieren. Unser Expertenteam steht Ihnen in folgenden Bereichen zur Verfügung:
- Installation und Einrichtung
- Schulung und Weiterbildung
- Wartung und Reparatur
- Software-Updates und -Upgrades
- Anwendungsunterstützung
Wir sind bestrebt, einen außergewöhnlichen Kundenservice zu bieten und sicherzustellen, dass unsere Kunden das Beste aus ihrer Investition herausholen. Kontaktieren Sie uns für weitere Informationen zu unserem technischen Support und unseren Dienstleistungen.
Verpackung und Versand:
Die AOI-Leiterplattenmaschine wird sicher in einem Karton mit Schaumstoffpolsterung verpackt, um Beschädigungen während des Versands zu vermeiden.
Versand:
Wir bieten kostenlosen Versand für die AOI-Leiterplattenmaschine an alle Standorte innerhalb der Vereinigten Staaten. Für internationale Bestellungen werden die Versandkosten beim Checkout berechnet. Die Lieferzeit kann je nach Bestimmungsort variieren, dauert aber in der Regel 3-5 Werktage innerhalb der USA und 7-14 Werktage für internationale Bestellungen.
FAQ:
F: Wie lautet der Markenname dieser AOI-Leiterplattenmaschine?
A: Der Markenname dieser AOI-Leiterplattenmaschine ist Mento.
F: Wo wird diese AOI-Leiterplattenmaschine hergestellt?
A: Diese AOI-Leiterplattenmaschine wird in China, Dongguan, hergestellt.
F: Ist diese AOI-Leiterplattenmaschine zertifiziert?
A: Ja, diese AOI-Leiterplattenmaschine ist nach ISO9001/ISO14001 zertifiziert.
F: Was ist die Mindestbestellmenge für diese AOI-Leiterplattenmaschine?
A: Die Mindestbestellmenge für diese AOI-Leiterplattenmaschine beträgt 1.
F: Was ist die Preisspanne für diese AOI-Leiterplattenmaschine?
A: Der Preis für diese AOI-Leiterplattenmaschine ist verhandelbar.
F: Wie lange ist die Lieferzeit für diese AOI-Leiterplattenmaschine?
A: Die Lieferzeit für diese AOI-Leiterplattenmaschine beträgt 1 Woche.
F: Was sind die Zahlungsbedingungen für diese AOI-Leiterplattenmaschine?
A: Die Zahlungsbedingungen für diese AOI-Leiterplattenmaschine sind online.
F: Was ist die Lieferfähigkeit für diese AOI-Leiterplattenmaschine?
A: Die Lieferfähigkeit für diese AOI-Leiterplattenmaschine beträgt 1000/Monat.
