Produktdetails
Herkunftsort: DongGuan
Markenname: MENTO
Zertifizierung: FCC.ROHS,CCC
Modellnummer: M2020MS
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 3
Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)
Lieferzeit: 20 Arbeitstage
Versorgungsmaterial-Fähigkeit: 10 Stück + 20 Arbeitstage
Abmessungen: |
1200 mm x 800 mm x 1500 mm |
Modell: |
Prüfvorrichtung |
Gewicht: |
500 kg |
Anwendung: |
PCB-Inspektion |
Schnittstelle: |
Ethernet |
Typ der Kamera: |
CCD mit hoher Auflösung |
Typ: |
Automatisierte optische Inspektion |
Inspektionsgeschwindigkeit: |
Bis zu 60 cm2/s |
Software: |
AOI-Software |
Stromversorgung: |
Wechselstrom 100-240 V, 50/60 Hz |
Betriebssystem: |
Fenster |
Beleuchtung: |
LED-Leuchte |
Entschließung: |
10 μm |
Abmessungen: |
1200 mm x 800 mm x 1500 mm |
Modell: |
Prüfvorrichtung |
Gewicht: |
500 kg |
Anwendung: |
PCB-Inspektion |
Schnittstelle: |
Ethernet |
Typ der Kamera: |
CCD mit hoher Auflösung |
Typ: |
Automatisierte optische Inspektion |
Inspektionsgeschwindigkeit: |
Bis zu 60 cm2/s |
Software: |
AOI-Software |
Stromversorgung: |
Wechselstrom 100-240 V, 50/60 Hz |
Betriebssystem: |
Fenster |
Beleuchtung: |
LED-Leuchte |
Entschließung: |
10 μm |

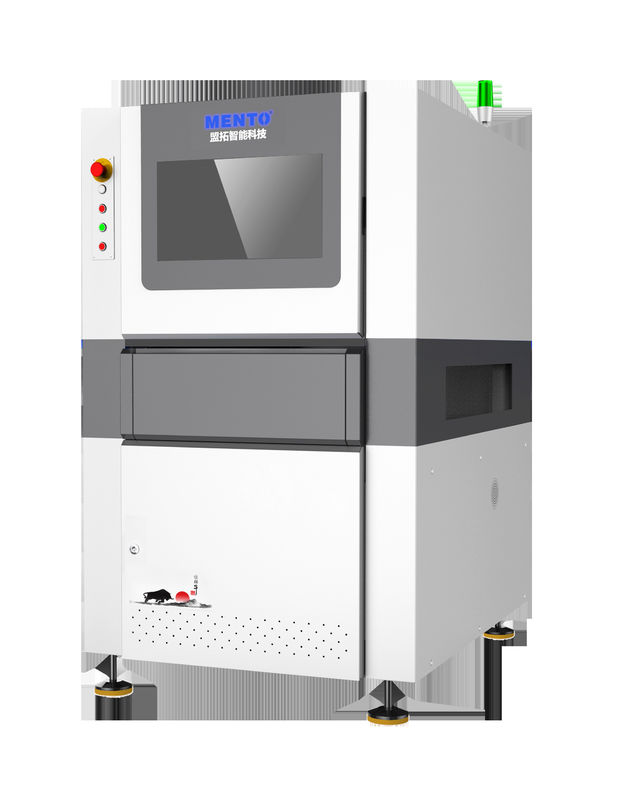

Mini-LED-PCB der Baureihe M20MKlemmenMessung
| Modell | M2020MS | |
| Erkennungsfähigkeit | Inspektionspunkte | Mini-LED-PCBKlemmenMessung |
| Kontrollmethode | Globale Kalibrierung, Globale Ausrichtung des Pads | |
| Optisches System | Kamera | 20 MP |
| Telezentrische Linse | Bi-Telezentrische Linse mit hoher Auflösung | |
| Entschließung | 4um (2,4um bis 5um optional) | |
| Lichtquelle | RGB (Anpassbar) | |
| Effizienz | Vierseitige Erkennung 20s/Stück | |
| Computerkonfiguration | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB, SSD:250G, HDD:2T |
| Überwachung | 22 "LED | |
| Betriebssystem | Das ist Ubuntu | |
| Erkennungsleistung | PCB-Dicke | 1 bis 5 mm |
| Höchstzulässige Komponentenhöhe | 20 mm oben, 30 mm unten (spezielle Höhe kann angepasst werden) | |
| Antrieb | Linearmotor + Gitterlinie | |
| Bewegungsgeschwindigkeit | Maximal: 600 mm/s | |
| PCB-Lösungshöhe | 900+20mm ((von Boden bis zur Befestigungsoberfläche) | |
| Parameter | PCB-Größe | Maximal: 300 mm x 250 mm |
| Stromversorgung | AC220V/50Hz/2000W | |
| Abmessungen | W1330xD1360xH1650mm (ohne Warnlicht) | |
| Gewicht | 1600 kg | |
| Luftdruckanforderung | ≥ 0,5 MPa | |
| Umweltanforderungen | Temperatur: 5 ~ 40 °C, RH 25% ~ 80% ((keine Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle / Datenkommunikation mit der Druckmaschine | |
Messung der Pad-Anlage/Inspektion der Pad-Anlage/Solder-Paste-Drucker/SPI/Die-Binder/AOI vor dem Rückfluss/AOI nach dem Rückfluss/Ofen nach dem Rückfluss
Inspektion der Lumineszenz/Inspektion der Kolloide/Lasermarker/Wiederverarbeitung
Entwurf der wissenschaftlichen Plattform
Der lineare Motor + lineare Encoder haben eine hohe Wiederholgenauigkeit und Positionierungsgenauigkeit und funktionieren reibungslos.
Die Konstruktion des hochpräzisen Bewegungssteuerungssystems
Vermeidet den Verlust von Daten des Bewegungssystems, sorgt für eine hohe Geschwindigkeit und stabile Bewegung und verbessert effektiv die Beschleunigung und Verzögerung der Bewegung.
Die Marmorplattform
gewährleistet einen hochen Präzisions-, kontinuierlichen und stabilen Betrieb der Ausrüstung.
