Produktdetails
Herkunftsort: DongGuan
Markenname: MENTO
Zertifizierung: FCC.ROHS,CCC
Modellnummer: M2012
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 3
Verpackung Informationen: W1350xD1000xH1600mm
Lieferzeit: 20 Arbeitstage
Versorgungsmaterial-Fähigkeit: 10 Stück + 20 Arbeitstage
Inspektionsgeschwindigkeit: |
Bis zu 25 cm2/s |
Betriebssystem: |
Fenster |
Typ: |
Automatisierte optische Inspektion |
Typ der Kamera: |
CCD mit hoher Auflösung |
Modell: |
Prüfvorrichtung |
Entschließung: |
10 μm |
Beleuchtung: |
LED-Leuchte |
Software: |
Intuitive Benutzeroberfläche |
Inspektionsgeschwindigkeit: |
Bis zu 25 cm2/s |
Betriebssystem: |
Fenster |
Typ: |
Automatisierte optische Inspektion |
Typ der Kamera: |
CCD mit hoher Auflösung |
Modell: |
Prüfvorrichtung |
Entschließung: |
10 μm |
Beleuchtung: |
LED-Leuchte |
Software: |
Intuitive Benutzeroberfläche |

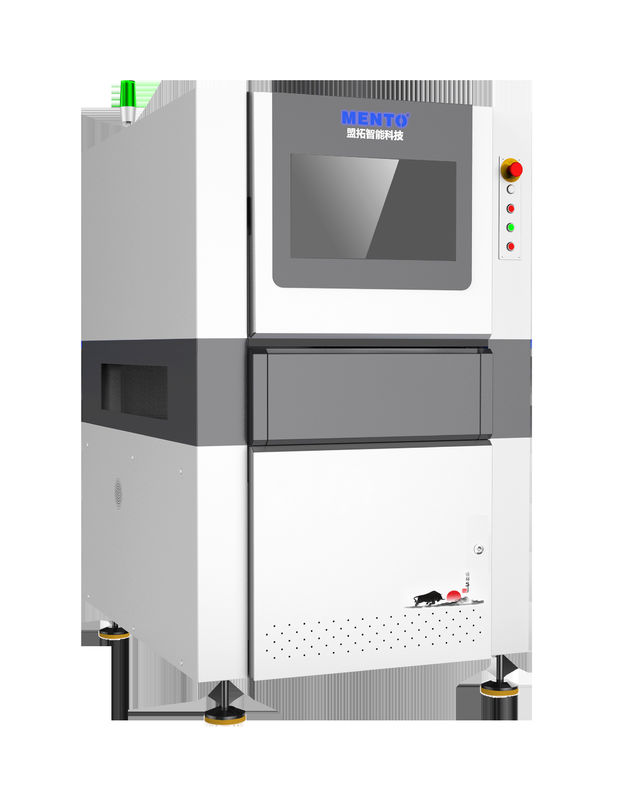

Inspektion des Erscheinungsbildes der Mini-LED der Baureihe M20
| Modell | M2012 | |
| Inspektion | Inspektionspunkte | Fehlende Bindung, falsche Bindung, beschädigte Matrize, Versetzte Matrize, geneigte Matrize, umgekehrte Matrize, falsche Polarität, Partikel, Abheben der Matrize, schlechte Kollinearität |
| Kontrollmethode | Bildverarbeitung, maschinelles Lernen | |
| Optisches System | Kamera | 12 MP |
| Linsen | Bi-Telezentrische Linse mit hoher Auflösung | |
| Entschließung | 4 μm (optional 2,4 μm bis 10 μm) RGB (anpassen) | |
| Lichtquelle | RGB anpassbar | |
| Effizienz | Flugschuss:10FOV/s | |
| Computerkonfiguration | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB SSD:250G, HDD:2T |
| Überwachung | 22 "LED | |
| Betriebssystem | Das ist Ubuntu | |
| Inspektionsleistung | PCB-Dicke | 1 bis 5 mm |
| Höchstzulässige Komponentenhöhe | Oberer 20 mm, Unterer 30 mm ((Anpassbar) | |
| Fahrer | Servomotor+Schraubführer | |
| Bewegungsgeschwindigkeit | Höchstgeschwindigkeit: 600 mm/s | |
| PCB-Lösungshöhe | 900+20mm ((von Boden bis zur Befestigungsoberfläche) | |
| Parameter | PCB-Größe | Max: 600 mm x 500 mm (einbahn, Gleisbreite verstellbar) |
| Macht | AC220W50Hz2000W | |
| Abmessungen | W1350xD1000xH1650mm (ohne Alarmlicht) | |
| Gewicht | ≈1100KG | |
| Luftdruckanforderung | ≥ 0,5 MPa | |
| Umweltanforderungen | Temperatur: 5 ~ 40 °C, RH 25% ~ 80% ((keine Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle / Datenkommunikation mit der Druckmaschine | |
Messung von Pads/Inspektion von Pads/Schweißpaste-Drucker/SPI/Druckbinder/Pre-reflow AOI/
Zurückströmungsofen/AOI nach dem Rückströmungsprozess/Lumineszenzprüfung/Kolloidprüfung/Lasermarker/Rework
Entwurf der wissenschaftlichen Plattform
Die hochpräzise globale Kalibriertechnologie gewährleistet die genaue Messung von Komponentenverschiebungen, Neigung und Kollinearitätsanomalien und liefert weitere quantitative Ergebnisse.
Fähigkeit zur Bewegungssteuerung auf Mikronebene
Das geschlossene Steuerungssystem gewährleistet eine Positionsgenauigkeit von 1 μm.
Elektronische IO-Steuerung
Lange Lebensdauer, stabil und geräuschlos: LED-Lichtstatusanzeige.
Ausgabe von Offset-Werten Ausgabe von Winkelwerten
Nachweis der Kollinearität (Kollinearität, absolute Entfernung, Kollinearitätsbereich, Abstand)
Sehsystem
Industriebildkamera
Hochpräzisions-Industriekamera mit hoher Bildrate.
Telezentrisches optisches System
Hohe Schärfentiefe, geringe Verzerrung, volle Pixel, feste Auflösung.
Steuerung der Lichtquelle mit konstanten Strom
Der vollständig geschlossene digitale Steuergerät für konstanten Strom sorgt für die Stabilität und Gleichmäßigkeit der Helligkeit der Lichtquelle.
Bildvorverarbeitung (IPE)
Eine Vielzahl von Bildvorbearbeitungen, die benutzerdefinierte IPE unterstützen (bestehend aus Operatoren.() +-*/google und IPE-Ausdruck),
die Bildmerkmale besser hervorheben können.
