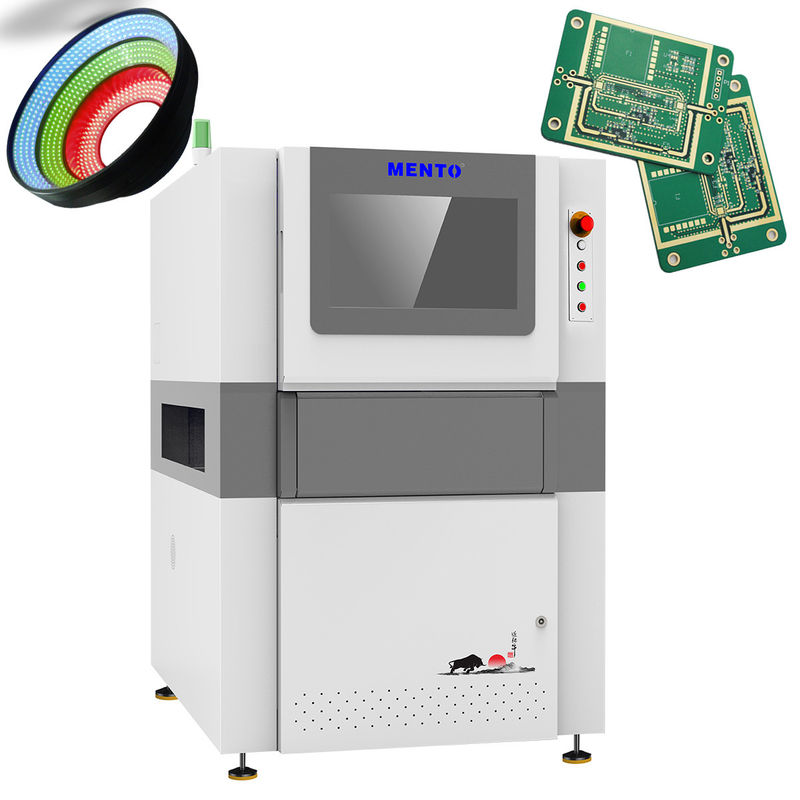

Hochpräzisions-PCB SMT AOI-Maschine Sichtprüfung RGB-Optik

Name: Hochpräzisions-PCB SMT AOI-Maschine Sichtprüfung RGB-Optik
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2012DT
Price: Verhandlungsfähig USD
Availability: InStock

Produktdetails

Herkunftsort: DongGuan

Markenname: MENTO

Zertifizierung: FCC.ROHS,CCC

Modellnummer: K2012DT

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 3

Verpackung Informationen: W1140mmxD1400mmxH1600mm

Lieferzeit: 20 Arbeitstage

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 10 Stück + 20 Arbeitstage

Erhalten Sie besten Preis

Produktdetails

Produkt-Beschreibung

Produktdetails

Hervorheben:
                                                                                                                                                                                                                                                                                    RGB optische SMT AOI-Maschine, Sichtprüfung SMT AOI-Maschine, Hochpräzisions-PCB-Visuallinspektionsmaschine


Betriebssystem:	Fenster	Umwelt:	10 bis 40 °C
Luftquelle:	0.4-0.6Mpa	PCB-Dicke:	0.5-6 mm
Optische Quelle:	RGB + W vierfarbige Integral	Artikel:	SMT AOI-PCB-Maschine,AOI-Systeme
Versand:	rechtzeitige Lieferung	Anwendung:	Optische Inspektion der Lötpaste-SPI
Funktionalität:	Industriezwecke - SMT-Bauanlage	Präzision:	Hohe Präzision

Betriebssystem:	Fenster
Umwelt:	10 bis 40 °C
Luftquelle:	0.4-0.6Mpa
PCB-Dicke:	0.5-6 mm
Optische Quelle:	RGB + W vierfarbige Integral
Artikel:	SMT AOI-PCB-Maschine,AOI-Systeme
Versand:	rechtzeitige Lieferung
Anwendung:	Optische Inspektion der Lötpaste-SPI
Funktionalität:	Industriezwecke - SMT-Bauanlage
Präzision:	Hohe Präzision

Produkt-Beschreibung

K20-Serie Abwärts-AOI (Automatische Optische Inspektion)

Gerätemodell		K2012DT
Erfassungskapazität	Erfasste Elemente	CHIP-Bauteilkörper, CHIP-Lötstellen, Schriftzeichen, DIP-Lötstellen
	Kleinste Komponente	CHIP:0201 Pitch:0.3mm
	Erfassungsmethode	Algorithmus-Parameter-Debugging, maschinelles Lernen
Optisches System	Kamera	12MP Hochgeschwindigkeits-Farb-Industriekamera
	Telezentrisches Objektiv	0.23X
	Auflösung	15um
	Sichtfeld (FOV)	60x45mm
	Erfassungsgeschwindigkeit	3FOV/s
Mechanische Eigenschaften	Leiterplattendicke	0.3~10mm (Verzug ≤5mm)
	Bauteilhöhe	180mm oben, 30mm unten (Sonderhöhen kundenspezifisch anpassbar)
	Antriebsausrüstung	Servomotor + Kugelgewindetrieb + Linearführung
	Bewegungsgeschwindigkeit	Max. 600mm/s
	Positioniergenauigkeit	≤8um (nach Kalibrierung)
	Leiterplatten-Transportband	Leiterplatten-Transportbandhöhe: 900 ±20mm (vom Boden zur Transportoberfläche der Leiterplattenführung)
		Maximale Leiterplattengröße: 510mmx460mm
		Minimaler Leiterplattenabstand: ≤90mm
Parameter	Stromversorgung	AC220V/50Hz/2000W
	Gesamtgröße	B1140mmxT1400mmxH1600mm (ohne Fuß 100 ±20mm)
	Gewicht	≈700KG
	Luftdruck	≥0.5MPa
	Umgebungsanforderungen	Temperatur: 5~40°C, relative Luftfeuchtigkeit 25%~80% (kein Frost)
	Kommunikation mit vorgelagerten und nachgelagerten Geräten	Standard SMEMA-Schnittstelle

Wissenschaftliches Plattformdesign

Schleifgrad-Bewegungsschienendesign

hohe Wiederholgenauigkeit und Positioniergenauigkeit, geringe Geräuschentwicklung.

Design eines hochpräzisen Bewegungssteuerungssystems

Vermeidet Datenverlust des Bewegungssystems, gewährleistet Hochgeschwindigkeits- und stabilen Betrieb und verbessert effektiv die Beschleunigungs- und Verzögerungsgeschwindigkeit.

Hochpräzisions-PCB SMT AOI-Maschine Sichtprüfung RGB-Optik

Produktmerkmale - Vision-Systeme

Industriekamera

Hochgeschwindigkeits-Mehrbild-Industriedigitalkamera.

Konstantstrom-Lichtquellenregler

Der voll geschlossene Konstantstrom-Digitalregler gewährleistet die Stabilität und Gleichmäßigkeit der Lichtquellenhelligkeit.

Telezentrisches optisches System

Hohe Schärfentiefe, geringe Verzerrung, Vollpixel, festes Auflösungsdesign.

Produktinspektionsfähigkeit

1. Falsches Teil 2. Fehlendes Teil 3. Umgedreht 4. Virtuelle Lötung 5. Zinnloch 6. Kollinearität 7. Falsche Lötung 8. Stiel 9. Wenig Zinn

10. Kontinuierliches Zinn 11.DIP-Lötstelle wenig Zinn 12. Positionsversatz 13.DIP-Leckage-Stecker 14.DIP-Fuß nicht heraus...

Hochpräzisions-PCB SMT AOI-Maschine Sichtprüfung RGB-Optik

MES-Datenanbindung und leistungsstarkes SPC-System

1. Echtzeitstatistik der Top-10-Alarmkomponenten

2. Ermöglicht die Einstellung einer Alarmanzahl, um vorgelagerte Geräte automatisch anzuhalten.

3. Exportiert das gesamte Board-Bild jeder Leiterplatte in Echtzeit für die spätere Rückverfolgbarkeit

4. Die eigenentwickelte MES-Schnittstelle unterstützt Standard- und kundenspezifische Formate.

Hochpräzisions-PCB SMT AOI-Maschine Sichtprüfung RGB-Optik
