Produktdetails
Herkunftsort: DongGuan
Markenname: MENTO
Zertifizierung: FCC.ROHS,CCC
Modellnummer: K2005DW
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 3
Verpackung Informationen: W1140mmxD1400mmxH1600mm
Lieferzeit: 20 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10 Stück + 20 Arbeitstage
Betriebssystem: |
Fenster |
Umwelt: |
10 bis 40 °C |
Luftquelle: |
0.4-0.6Mpa |
Gewicht: |
900 KGS |
PCB-Dicke: |
0.5-6 mm |
Optische Quelle: |
RGB + W vierfarbige Integral |
Artikel: |
SMT AOI-PCB-Maschine,AOI-Systeme |
Versand: |
rechtzeitige Lieferung |
Anwendung: |
Optische Inspektion der Lötpaste-SPI |
Funktionalität: |
Industriezwecke - SMT-Bauanlage |
Beleuchtungsverfahren: |
LED-Leuchte |
Modell: |
ABC-123 |
Präzision: |
Hohe Präzision |
Betriebssystem: |
Fenster |
Umwelt: |
10 bis 40 °C |
Luftquelle: |
0.4-0.6Mpa |
Gewicht: |
900 KGS |
PCB-Dicke: |
0.5-6 mm |
Optische Quelle: |
RGB + W vierfarbige Integral |
Artikel: |
SMT AOI-PCB-Maschine,AOI-Systeme |
Versand: |
rechtzeitige Lieferung |
Anwendung: |
Optische Inspektion der Lötpaste-SPI |
Funktionalität: |
Industriezwecke - SMT-Bauanlage |
Beleuchtungsverfahren: |
LED-Leuchte |
Modell: |
ABC-123 |
Präzision: |
Hohe Präzision |

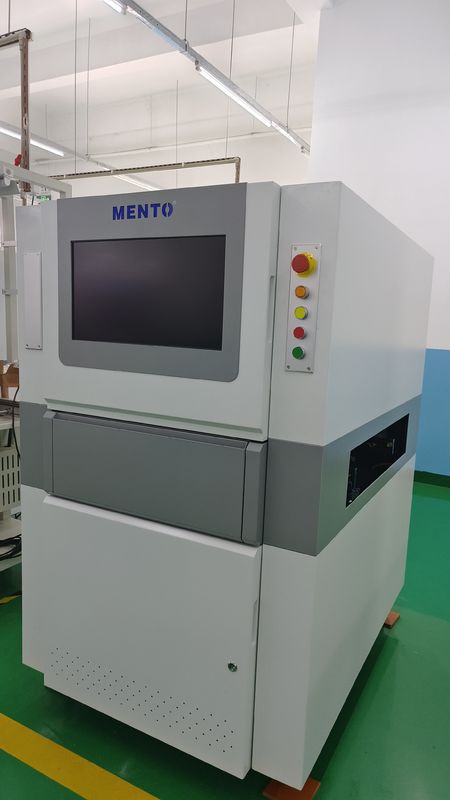

K20-Serie nach unten automatisierte optische Inspektion
| Gerätemodell | K2005DW | |
| Erkennungsfähigkeit | Erkennungselemente | CHIP-Bauteilkörper, CHIP-Bauteil-Lötverbindungen, Zeichen, DIP-Lötverbindungen |
| Kleinste Komponente | CHIP: 0201 Pitch:0.3 mm | |
| Nachweismethode | Debugging von Algorithmenparametern, maschinelles Lernen | |
| Optisches System | Kamera | 5MP Hochgeschwindigkeits-Farbkamera |
| Telezentrische Linse | 0.22X/0.17X | |
| Entschließung | 15um/20um/25um | |
| Ausnahme: | 36x30mm/48x40mm/61x51mm | |
| Erkennungsgeschwindigkeit | 3FOV/s | |
| Software-System | Betriebssystem | Windows 10 |
| Mechanische Eigenschaften | PCB-Dicke | 0.3 ~ 10 mm ((Wartseite ≤ 5 mm) |
| Komponentenhöhe | 180 mm oben, 30 mm unten (spezielle Höhe kann angepasst werden) | |
| Fahrgeräte | Servomotor + Kugelschraube + lineare Schiebe | |
| Bewegungsgeschwindigkeit | Max.600 mm/s | |
| Positionsgenauigkeit | ≤ 8um (nach Kalibrierung) | |
| PCB-Transport auf der Schiene | PCB-Schienenbeförderungshöhe: 900±20 mm (vom Boden bis zur PCB-Leitbahnbeförderungsoberfläche) | |
| PCB maximale Größe: 510mmx460mm | ||
| PCB-Mindestabstand: ≤ 90 mm | ||
| Parameter | Stromquelle | AC220V/50Hz/2000W |
| Gesamtgröße | W1140mmxD1400mmxH1600mm (ohne Fuß 100±20mm) | |
| Gewicht | ≈ 700 kg | |
| Luftdruck | ≥ 0,5 MPa | |
| Umweltanforderungen | Temperatur: 5~40°C, relative Luftfeuchtigkeit 25%~80% (keine Frost) | |
| Vor- und nachgelagerte Kommunikation der Ausrüstung | Standard SMEMA-Schnittstelle | |
Entwurf der wissenschaftlichen Plattform
Konstruktion der beweglichen Gleise für die Schleifleistung
Wiederholungsgenauigkeit und Positionierungsgenauigkeit ist hoch, Geräusche gering.
Konstruktion eines hochpräzisen Bewegungssteuerungssystems
Vermeiden Sie Datenverlust des Bewegungssystems, gewährleisten Sie einen schnellen und stabilen Betrieb und verbessern Sie effektiv die Geschwindigkeit der Bewegung Beschleunigung und Verzögerung.
Produktmerkmale - Sehsysteme
Industriebildkamera
Hochgeschwindigkeits-Multi-Frame-Industrie-Digitalkamera.
Steuerung der Lichtquelle mit konstanten Strom
Der digitale Steuergerät mit vollständig geschlossenem Kreislauf für konstanten Strom gewährleistet die Stabilität und Gleichmäßigkeit der Helligkeit der Lichtquelle.
Telezentrisches optisches System
Hohe Schärfentiefe, geringe Verzerrung, Full-Pixel, feste Auflösung.
Produktinspektionsfähigkeit
1. falsches Teil 2. fehlendes Teil 3. rückwärts 4. virtuelles Schweißen 5. Zinnloch 6. Kollinearität 7. falsches Schweißen 8. Pedikel 9. weniger Zinn
10. Kontinuierliches Zinn 11. DIP-Lötgemeinschaft weniger Zinn 12. Positionsverschiebung 13. DIP-Leckage-Stecker 14.
MES-Daten-Docking-Funktion und leistungsfähiges SPC-System
1- Echtzeitstatistiken der zehn wichtigsten Alarmkomponenten
2. Ermöglicht die Einstellung einer Alarmzählung, um die vorgelagerte Ausrüstung automatisch zu stoppen.
3Exportieren Sie das gesamte Board-Image jeder PCB in Echtzeit für eine spätere Rückverfolgbarkeit
4Die einheimisch entwickelte MES-Schnittstelle unterstützt Standard- und kundenspezifische Formate.
