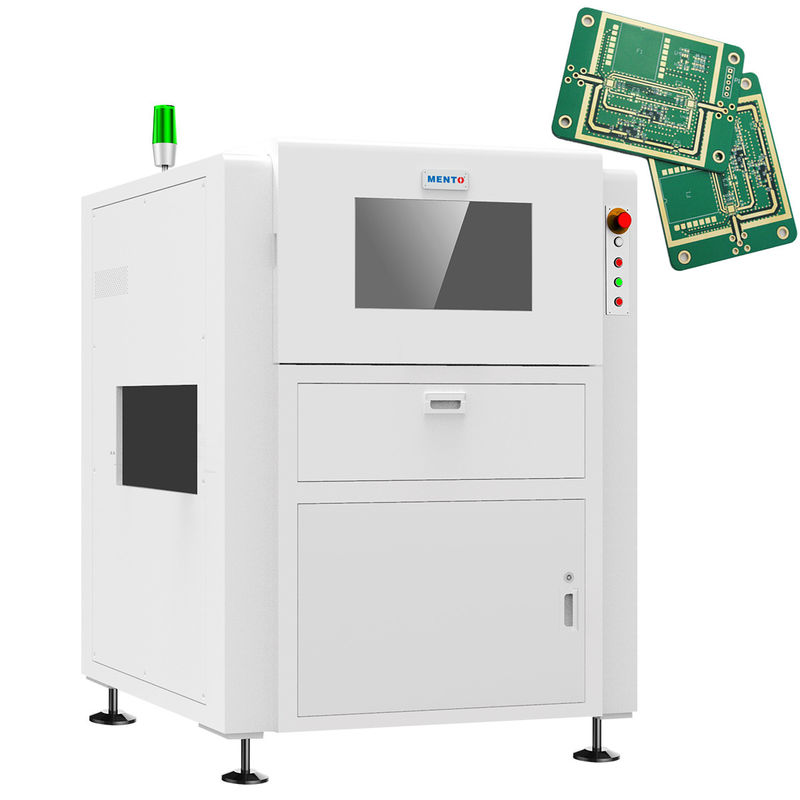

ROHS-Automatisierte optische Inspektion PCB SPI-Maschine Echtzeitdatenanalyse

Name: ROHS-Automatisierte optische Inspektion PCB SPI-Maschine Echtzeitdatenanalyse
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2005DT
Price: Verhandlungsfähig USD
Availability: InStock

Produktdetails

Herkunftsort: DongGuan

Markenname: MENTO

Zertifizierung: FCC.ROHS,CCC

Modellnummer: K2005DT

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 3

Verpackung Informationen: 1200 mm*1500 mm*1800 mm

Lieferzeit: 20 Arbeitstage

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 10 Stück + 20 Arbeitstage

Erhalten Sie besten Preis

Produktdetails

Produkt-Beschreibung

Produktdetails

Hervorheben:
                                                                                                                                                                                                                                                            Automatische optische Spie-Maschine, ROHS-Spi-Maschine, ROHS-PCB-Aoi-Maschine


Art der Ware:	Automatische optische Inspektionsgeräte	Prüfmethode:	Automatisch
Entschließung:	bis zu 5 μm	Betriebssystem:	Fenster
Klassifizierung von Defekten:	Automatisierte Klassifizierung und Sortierung	Optisches System:	Kamera mit hoher Auflösung
Datenmanagement:	Analyse und Speicherung von Daten in Echtzeit	Software:	Erweiterte Bildverarbeitungssoftware
Sichtfeld:	mit einer Breite von nicht mehr als 300 mm

Art der Ware:	Automatische optische Inspektionsgeräte
Prüfmethode:	Automatisch
Entschließung:	bis zu 5 μm
Betriebssystem:	Fenster
Klassifizierung von Defekten:	Automatisierte Klassifizierung und Sortierung
Optisches System:	Kamera mit hoher Auflösung
Datenmanagement:	Analyse und Speicherung von Daten in Echtzeit
Software:	Erweiterte Bildverarbeitungssoftware
Sichtfeld:	mit einer Breite von nicht mehr als 300 mm

Produkt-Beschreibung

2D automatisierte optische Inspektion Online-Doppelspur
Modell		K2005DT
Prüffähigkeit	Prüfgegenstände	CHIP-Bauteilkörper, CHIP-Bauteillötstellen, Zeichen, DIP-Lötstellen
	Mindestbauteil	CHIP:01005 Rastermaß:0,3mm
	Erkennungsmethode	Algorithmus-Parameter-Debugging, Maschinelles Lernen
Optisches System	Kamera	5MP Hochgeschwindigkeits-Farb-Industriekamera
	Telezentrisches Objektiv	0,345X/0,22X/0,17X
	Auflösung	10um/15um/20um
	Sichtfeld	24x20mm/36x30mm/48x40mm
	Erkennungsgeschwindigkeit	3FOV/s
Mechanische Eigenschaften	Leiterplattendicke	0,3~10mm (Verzug ≤5mm)
	Bauteilhöhe	Oben 30mm, unten 84mm (Sonderhöhe kann angepasst werden)
	Antriebsvorrichtung	Servomotor + Kugelgewindetrieb + Linearführung
	Bewegungsgeschwindigkeit	Max. 600mm/s
	Positioniergenauigkeit	≤8um (nach Kalibrierung)
	Leiterplattentransportführung	Höhe der Leiterplattenschienenführung: 900+20mm (vom Boden zur Leiterplattenschienenführung)
		Maximale Leiterplattengröße: 600mmxW300mm (Doppelschiene, doppelte Leiterplatte) 600mmxW580mm (Einschienig, einzelne Leiterplatte)
		Minimaler Abstand zwischen Leiterplatten: ≤90mm
Parameter	Aushärtungsmethode	AC220V/50Hz/2000W
	Erkennungsbildschirm	B1000mmxT1380mmxH1600mm (ohne Fuß 100±20mm)
	Genauigkeit	1100KG
	Wiederholungsmessgenauigkeit	≥0,5MPa
	Waferringgröße	Temperatur: 5~40°C, relative Luftfeuchtigkeit 25%~80% (kein Frost)
	Anzahl der gleichzeitig gehandhabten Wafer	Standard SMEMA-Schnittstelle

Produktprüffähigkeiten (Online-Doppelspur)

1. Fehlplatzierung 2. Fehlendes Bauteil 3. Polaritätsumkehrung 4. Nichtbenetzung 5. Lötloch 6. Kollineare Anomalie 7. Schlechte Lötung 8. Pinverzug

9. Unzureichende Lötung 10. Kurzschluss 11. Versatz 12. DIP-Bauteil fehlt 13. DIP-Pins nicht ausgefahren......

MES-Datenanbindung und leistungsstarkes SPC-System

1. Echtzeitstatistik der Top-10-Alarmbauteile

2. Ermöglicht das Einstellen einer Alarmanzahl, um vorgelagerte Geräte automatisch anzuhalten.

3. Exportiert in Echtzeit das gesamte Platinenbild jeder Leiterplatte für die nachfolgende Rückverfolgbarkeit

4. Die eigenentwickelte MES-Schnittstelle unterstützt Standard- und kundenspezifische Formate.

Arbeitssparender Modus

Durch Datenübertragung und andere Methoden kann eine Person die AOI-Alarmdaten mehrerer Linien einsehen und so einen arbeitssparenden Modus realisieren.
