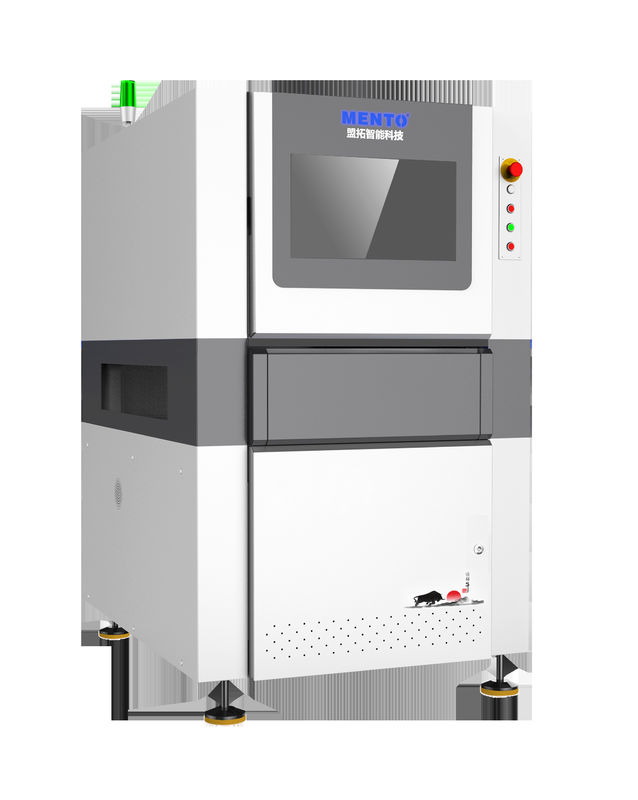

2D-automatische optische SMT-AOI-Maschine

Name: 2D-automatische optische SMT-AOI-Maschine
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2012DT
Price: Verhandlungsfähig USD
Availability: InStock

Produktdetails

Herkunftsort: DongGuan

Markenname: MENTO

Zertifizierung: FCC.ROHS,CCC

Modellnummer: K2012DT

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 3

Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)

Erhalten Sie besten Preis

Produktdetails

Produkt-Beschreibung

Produktdetails

Hervorheben:
                                                                                                                                                                                                                                    2D-automatische SMT-AOI-Maschine, PCB-Visuelle SMT AOI-Maschine, Maschine zur visuellen Inspektion von SMT-PCB


Entschließung:	10 μm	Stromversorgung:	110-240 V Wechselstrom, 50/60 Hz
Betriebssystem:	Fenster	Inspektionsgeschwindigkeit:	bis zu 1000 mm2/s
Funktion:	Fehler auf Leiterplatten erkennen	Typ der Kamera:	CCD mit hoher Auflösung
Anwendung:	Automatisierte optische Inspektion	Abmessungen:	1200 mm x 800 mm x 1500 mm

Entschließung:	10 μm
Stromversorgung:	110-240 V Wechselstrom, 50/60 Hz
Betriebssystem:	Fenster
Inspektionsgeschwindigkeit:	bis zu 1000 mm2/s
Funktion:	Fehler auf Leiterplatten erkennen
Typ der Kamera:	CCD mit hoher Auflösung
Anwendung:	Automatisierte optische Inspektion
Abmessungen:	1200 mm x 800 mm x 1500 mm

Produkt-Beschreibung

2D automatisierte optische Inspektion Online-Doppelspur
Modell		K2012DT
Prüffähigkeit	Prüfgegenstände	CHIP-Bauteilkörper, CHIP-Lötstellen, Zeichen, DIP-Lötstellen
	Mindestbauteil	CHIP:01005 Pitch:0,3mm
	Erkennungsmethode	Algorithmus-Parameter-Debugging, Maschinelles Lernen
Optisches System	Kamera	12MP Hochgeschwindigkeits-Farb-Industriekamera
	Telezentrisches Objektiv	0,36X/0,23X
	Auflösung	10um/15um
	Sichtfeld	40x30mm /60x45mm
	Erkennungsgeschwindigkeit	3FOV/s
Mechanische Eigenschaften	Leiterplattendicke	0,3~10mm (Verzug ≤5mm)
	Bauteilhöhe	Oben 30mm, unten 84mm (Sonderhöhe kann angepasst werden)
	Antriebsvorrichtung	Servomotor + Kugelgewindetrieb + Linearführung
	Bewegungsgeschwindigkeit	Max. 600mm/s
	Positionierungsgenauigkeit	≤8um (nach Kalibrierung)
	Leiterplattentransportführung	Leiterplattenschienen-Transport höhe: 900+20mm (vom Boden zur Leiterplattenschienen-Transportoberfläche)
		Maximale Leiterplattengröße: 600mmxW300mm (Doppelschiene, doppelte Leiterplatte) 600mmxW580mm (Einschienig, einzelne Leiterplatte)
		Minimaler Abstand zwischen Leiterplatten: ≤90mm
Parameter	Aushärtungsmethode	AC220V/50Hz/2000W
	Erkennungsbildschirm	B1000mmxT1380mmxH1600mm (ohne Fuß 100±20mm)
	Genauigkeit	1100KG
	Wiederholungsmessgenauigkeit	≥0,5MPa
	Wafer-Ringgröße	Temperatur: 5~40°C, relative Luftfeuchtigkeit 25%~80% (kein Frost)
	Anzahl der gleichzeitig gehandhabten Wafer	Standard SMEMA-Schnittstelle

Produktmerkmale - Vision-Systeme

2D-automatische optische SMT-AOI-Maschine

Produktprüffähigkeiten (Online-Doppelspur)

1. Fehlplatzierung 2. Fehlendes Bauteil 3. Polaritätsumkehrung 4. Nichtbenetzung 5. Lötloch 6. Kollineare Anomalie 7. Schlechte Lötung 8. Pin-Verzug

9. Unzureichende Lötung 10. Kurzschluss 11. Versatz 12. Fehlendes DIP-Bauteil 13. Nicht ausgefahrene DIP-Pins......

2D-automatische optische SMT-AOI-Maschine

Fehlplatzierung Fehlendes Bauteil Polaritätsumkehrung Nichtbenetzung Pin-Verzug

2D-automatische optische SMT-AOI-Maschine

Bauteil-Kollinearitätsdetektion (Online-Einschiene/1,2m Online-Einschiene)

1. Berechnen Sie den Drehwinkel des Bauteils

2. Berechnen Sie den Bereich zwischen dem maximalen und minimalen Versatz des Bauteils

3. Abstand zwischen Bauteilen

4. Der Abstand zwischen dem Bauteil und einem Referenzpunkt oder einer Linie

2D-automatische optische SMT-AOI-Maschine

Kollinearitätsdetektion (Kollinearität, absoluter Abstand, Kollinearitätsbereich, rechter Abstand)

MES-Daten-Docking-Funktion und leistungsstarkes SPC-System

1. Echtzeitstatistik der Top-10-Alarmbauteile

2. Ermöglicht das Einstellen einer Alarmanzahl, um die vorgelagerte Ausrüstung automatisch anzuhalten.

3. Exportieren Sie das gesamte Board-Bild jeder Leiterplatte in Echtzeit für die spätere Rückverfolgbarkeit

4. Die eigenentwickelte MES-Schnittstelle unterstützt Standard- und kundenspezifische Formate.

2D-automatische optische SMT-AOI-Maschine

Arbeitssparender Modus

Durch Datenübertragung und andere Methoden kann eine Person die AOI-Alarmdaten mehrerer Linien einsehen und so einen arbeitssparenden Modus realisieren.

2D-automatische optische SMT-AOI-Maschine
