Produktdetails
Herkunftsort: DongGuan
Markenname: MENTO
Zertifizierung: FCC.ROHS,CCC
Modellnummer: K2005DT
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 3
Verpackung Informationen: W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm)
Entschließung: |
10 μm |
Stromversorgung: |
110-240 V Wechselstrom, 50/60 Hz |
Betriebssystem: |
Fenster |
Inspektionsgeschwindigkeit: |
bis zu 1000 mm2/s |
Funktion: |
Fehler auf Leiterplatten erkennen |
Typ der Kamera: |
CCD mit hoher Auflösung |
Anwendung: |
Automatisierte optische Inspektion |
Software: |
Intuitive Benutzeroberfläche |
Abmessungen: |
1200 mm x 800 mm x 1500 mm |
Entschließung: |
10 μm |
Stromversorgung: |
110-240 V Wechselstrom, 50/60 Hz |
Betriebssystem: |
Fenster |
Inspektionsgeschwindigkeit: |
bis zu 1000 mm2/s |
Funktion: |
Fehler auf Leiterplatten erkennen |
Typ der Kamera: |
CCD mit hoher Auflösung |
Anwendung: |
Automatisierte optische Inspektion |
Software: |
Intuitive Benutzeroberfläche |
Abmessungen: |
1200 mm x 800 mm x 1500 mm |

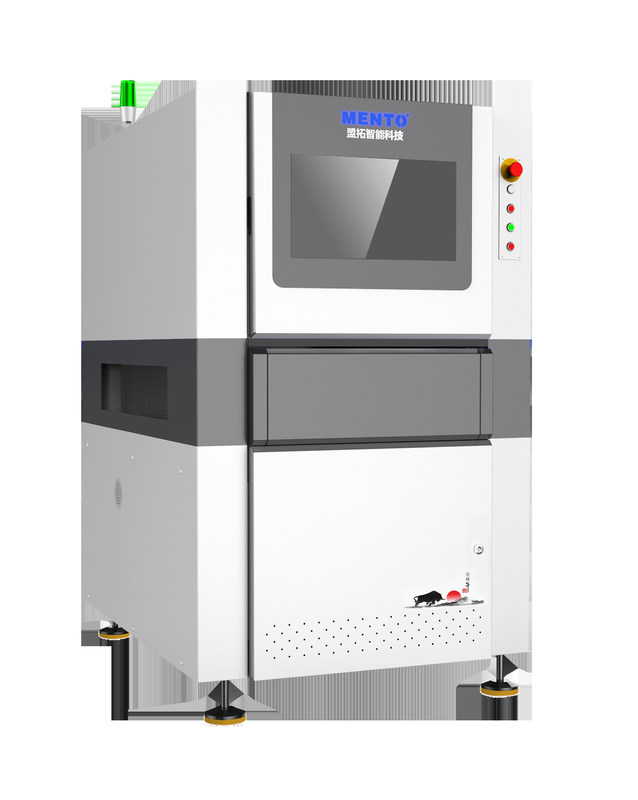

| 2D-Automatisierte optische Inspektion | ||
| Modell | K2005DT | |
| Prüfung der Fähigkeit | Prüfobjekte | CHIP-Bauteilkörper, CHIP-Bauteil-Lötverbindungen, Zeichen, DIP-Lötverbindungen |
| Mindestkomponente | CHIP: 01005 Tonhöhe:0.3 mm | |
| Ermittlungsmethode | Algorithmusparameter-Debugging, maschinelles Lernen | |
| Optisches System | Kamera | 5MP Hochgeschwindigkeits-Farbkamera |
| Telezentrische Linse | 0.345X/0.22X/0.17X | |
| Entschließung | 10um/15um/20um | |
| Ausnahme: | 24x20mm/36x30mm/48x40mm | |
| Erkennungsgeschwindigkeit | 3FOV/s | |
| Software-System | Betriebssystem | Windows 10 |
| Mechanische Eigenschaften | PCB-Dicke | 0.3 ~ 10 mm ((Warp ≤ 5 mm) |
| Komponentenhöhe | Oberer 30mm, unterer 84mm (spezielle Höhe kann angepasst werden) | |
| Antriebseinrichtung | Servomotor+Kugelschraube+Linienführung | |
| Bewegungsgeschwindigkeit | Max.600 mm/s | |
| Positionsgenauigkeit | ≤ 8um (nach Kalibrierung) | |
| PCB-Transportführer | PCB-Schienenbeförderungshöhe:900+20 mm ((von der Bodenoberfläche bis zur Schienenbeförderungsoberfläche für PCB) | |
| Maximale PCB-Größe: 600mmxW300mm (Doppelschiene, doppelte PCB) 600mmxW580mm (Ein-Schiene, ein-PCB) | ||
| Mindestabstand zwischen PCB:≤ 90 mm | ||
| Parameter | Heilungsmethode | AC220V/50Hz/2000W |
| Detektionsbildschirm | W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm) | |
| Genauigkeit | 1100 kg | |
| Nachmessgenauigkeit | ≥ 0,5 MPa | |
| Waferringgröße | Temperatur: 5~40°C, relative Luftfeuchtigkeit 25%~80% (kein Frost) | |
| Zahl der gleichzeitig gehandhabten Wafer | Standard SMEMA-Schnittstelle | |
Produktmerkmale - Sehsysteme
Produkttestmöglichkeiten ((Online-Doppelspur)
1.Verlagerung 2. Fehlende Komponente 3. Polaritätsumkehrung 4. Nichtnassung 5. Lötloch 6. Kolliniale Anomalie 7. Schlechte Lötung 8. Pin Warpage
9. Unzureichende Lötung 10. Kurzschluss 11. Offset 12. DIP-Komponente fehlt 13.
Verlagerung fehlende Komponente Polaritätsumkehrung Nichtnassung Pin Warpage
Komponentenkollineare Erkennung ((Online Monorail/1.2m auf der Monorail)
1. Berechnen Sie den Drehwinkel der Komponente
2. Berechnen Sie den Bereich zwischen dem maximalen und dem minimalen Verschieben der Komponente
3. Abstand zwischen Komponenten
4. Die Entfernung zwischen dem Bauteil und einem Bezugspunkt oder einer Linie
Nachweis der Kollinearität (Kollinearität, absolute Entfernung, Kollinearitätsbereich, Abstand)
MES-Daten-Docking-Funktion und leistungsfähiges SPC-System
1- Echtzeitstatistiken der zehn wichtigsten Alarmkomponenten
2. Ermöglicht die Einstellung einer Alarmzählung, um die vorgelagerte Ausrüstung automatisch zu stoppen.
3Exportieren Sie das gesamte Board-Image jeder PCB in Echtzeit für eine spätere Rückverfolgbarkeit
4Die einheimisch entwickelte MES-Schnittstelle unterstützt Standard- und kundenspezifische Formate.
Arbeitssparmodus
Durch die Datenübertragung und andere Methoden kann eine Person die AOI-Alarmdaten mehrerer Leitungen anzeigen und somit einen Menschenrettungsmodus realisieren.
