Produktdetails
Herkunftsort: DongGuan
Markenname: MENTO
Zertifizierung: FCC.ROHS,CCC
Modellnummer: K2005
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 3
Verpackung Informationen: W1000mmxD1380mmxH1600mm
Lieferzeit: 20 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10 Stück + 20 Arbeitstage
Erkennungsgeschwindigkeit: |
0,6 FOV/sec |
Präzision: |
Hohe Präzision |
Kamera: |
5MP, Farbe |
Anzeige: |
23,8 Anzeige des Zoll FHD |
Typ der Kamera: |
CCD |
Gewicht: |
500 kg |
Funktionalität: |
Industriezwecke (SMT) |
PCBA: |
50*50~400*266mm |
Verkehrsrichtung: |
LR oder R-L |
Hafen: |
Zürich |
Anwendung: |
Optische Inspektion der Lötpaste SPI |
Eigenschaften: |
Ausrüstung für Zweispuren |
Optische Spezifikation: |
FOV: 400*266mm |
Die Maschinengröße: |
W1080 X D1390 X H1840 (mm) |
Macht: |
Elektronisch |
Erkennungsgeschwindigkeit: |
0,6 FOV/sec |
Präzision: |
Hohe Präzision |
Kamera: |
5MP, Farbe |
Anzeige: |
23,8 Anzeige des Zoll FHD |
Typ der Kamera: |
CCD |
Gewicht: |
500 kg |
Funktionalität: |
Industriezwecke (SMT) |
PCBA: |
50*50~400*266mm |
Verkehrsrichtung: |
LR oder R-L |
Hafen: |
Zürich |
Anwendung: |
Optische Inspektion der Lötpaste SPI |
Eigenschaften: |
Ausrüstung für Zweispuren |
Optische Spezifikation: |
FOV: 400*266mm |
Die Maschinengröße: |
W1080 X D1390 X H1840 (mm) |
Macht: |
Elektronisch |

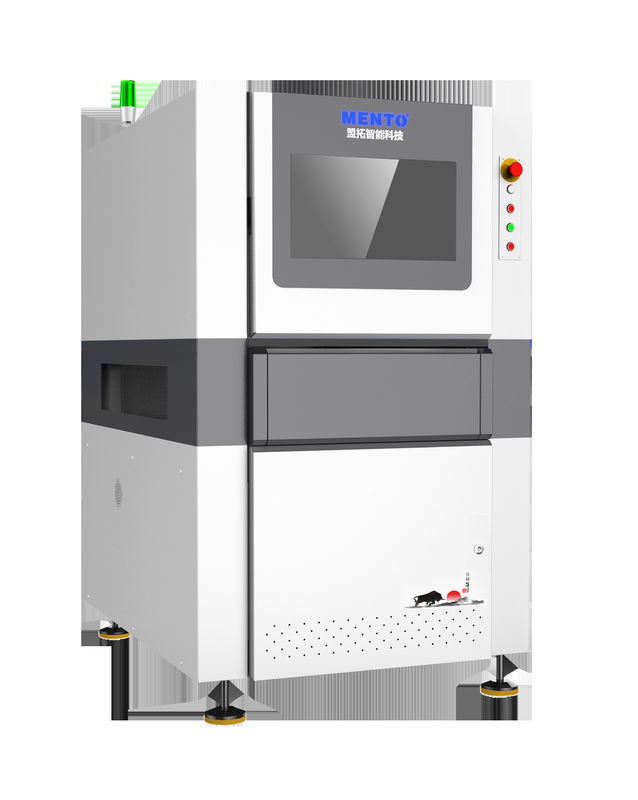

| 2D-Automatisierte optische Inspektion Online-Single-Track | |||
| Modell | K2005 | ||
| Prüfung der Fähigkeit | Prüfobjekte | CHIP-Bauteilkörper, CHIP-Bauteil-Lötverbindungen, Zeichen, DIP-Lötverbindungen | |
| Mindestkomponente | CHIP: 01005 Tonhöhe:0.3 mm | ||
| Ermittlungsmethode | Deep Learning, Bildverarbeitung | ||
| Optisches System | Kamera | 5MP Hochgeschwindigkeits-Farbkamera | |
| Telezentrische Linse | 0.345X/0.22X/0.17X | ||
| Entschließung | 10um/15um/20um | ||
| Ausnahme: | 24x20mm/36x30mm/48x40mm | ||
| Erkennungsgeschwindigkeit | 3FOV/s | ||
| Software-System | Betriebssystem | Ubuntu 20. Ich bin nicht sicher, ob das funktioniert.04 | |
| Mechanische Eigenschaften | PCB-Dicke | 0.3 ~ 10 mm ((Warp ≤ 5 mm) | |
| Komponentenhöhe | Oberer 30mm, Unterer 84mm (spezielle Höhe kann angepasst werden) | ||
| Antriebseinrichtung | Servomotor+Kugelschraube+Linienführung | ||
| Bewegungsgeschwindigkeit | Max.600 mm/s | Max.800 mm/s | |
| Positionsgenauigkeit | ≤ 8um (nach Kalibrierung) | ||
| PCB-Transportführer | PCB-Schienenbeförderungshöhe:900+20 mm ((von der Bodenoberfläche bis zur Schienenbeförderungsoberfläche für PCB) | ||
| 600 mm x 700 mm | |||
| Mindestabstand zwischen PCB:≤ 90 mm | |||
| Parameter | Heilungsmethode | AC220V/50Hz/2000W | |
| Detektionsbildschirm | W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm) | ||
| Genauigkeit | 1100 kg | ||
| Nachmessgenauigkeit | ≥ 0,5 MPa | ||
| Waferringgröße | Temperatur: 5~40°C, relative Luftfeuchtigkeit 25%~80% (kein Frost) | ||
| Zahl der gleichzeitig gehandhabten Wafer | Standard SMEMA-Schnittstelle | ||
Produkteigenschaften - Sehsysteme (online)Ein-Spur)
Produkttestmöglichkeiten ((Online-Single-Track)
9Unzureichende Lötung 10. Kurzschluss 12. Offset 13. DIP-Komponente fehlt 14.
Verlagerung fehlende Komponente Polaritätsumkehrung Nichtnassung Pin Warpage
Normaler Pin-Float Unzureichende Lötbrücke
Schnelle Programmierung ((OnlineEin-Spur)
1. Datenbank automatisch importieren
2. Einstellung des gesamten Brettparameters
3. Ein-Klick-Link zur öffentlichen Bibliothek für Komponenten 4.Standardbibliothek
Offline-Programmierung (Online)Ein-Spur)
On- und Offline- (Büro-) Nonstop-Ausrichtung der Maschinenparameter.
KomponentecAlllinearitätErmittlung ((Online)Ein-Spur/1,2m onlineEin-Spur)
1. Berechnen Sie den Drehwinkel der Komponente
2. Berechnen Sie den Bereich zwischen dem maximalen und dem minimalen Verschieben der Komponente
3. Abstand zwischen Komponenten
4. Die Entfernung zwischen dem Bauteil und einem Bezugspunkt oder einer Linie
Nachweis der Kollinearität (Kollinearität, absolute Entfernung, Kollinearitätsbereich, Komponentenabstand)
Umfassende MESdAtäIchSchnittstellencFähigkeitenund leistungsstarkes SPC-System(Online)Ein-Spur)
1. Echtzeitstatistiken der 10 wichtigsten Alarmkomponenten
2. Ermöglicht die Einstellung einer Alarmzählung, um die vorgelagerte Ausrüstung automatisch zu stoppen.
3Exportieren Sie das gesamte Board-Image jeder PCB in Echtzeit für eine spätere Rückverfolgbarkeit
4Die einheimisch entwickelte MES-Schnittstelle unterstützt Standard- und kundenspezifische Formate.
Zusammenfassung Gesamtanteil Top 10 Defektarten Top 10 Defektkomponenten Top 10 Falschpositive Komponenten Pareto-Diagramm der Top 10 Defektarten
ArbeitersparnisModus
Durch Datenübertragung und andere Methoden kann eine Person die AOI-Alarmdaten mehrerer Leitungen überprüfen und dadurch einen arbeitssparenden Modus realisieren.
Splitter-Paste-Drucker SPI-Chip-Mounter Vor-Rückfluss AOI-Rückfluss-Ofen Nach-Rückfluss AOI-Kollektor
Produktmerkmale - Ausrüstungsplattform
Der dreiseitige Gleis ist abnehmbar und je nach Produktlänge wechselbar und kann auf verschiedene Produkte und Linien in der Werkstatt aufgetragen werden.
1Die integrierte Gießplattform beseitigt effektiv die strukturelle Belastung und legt den Grundstein für die Genauigkeit und Stabilität der Maschine.
2. Die ausziehbare elektronische Steuerungsplattform macht die Wartung benutzerfreundlicher.
3Professionelles und schönes Erscheinungsbild, mehr im Einklang mit Ergonomie und visueller Ästhetik.
Produktinspektionsmöglichkeiten
Verlagerung, Versetzungsneigung, häufiger Fehler
Fehlende Komponente Steckdose Offset Diode Offset Unzureichender Klebstoff Klebstoff Offset
