Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Produktdetails
Herkunftsort: DongGuan
Markenname: MENTO
Zertifizierung: FCC.ROHS,CCC
Modellnummer: K2012DT
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 3
Verpackung Informationen: 1200 mm*1500 mm*1800 mm
Lieferzeit: 20 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10 Stück + 20 Arbeitstage
Art der Ware: |
Automatische optische Inspektionsgeräte |
Prüfmethode: |
Automatisch |
Entschließung: |
10μm |
Klassifizierung von Defekten: |
Automatisierte Klassifizierung und Sortierung |
Gebrauch: |
AOI-Maschine, AOI-Systeme |
Kamera: |
5MP; Farbe |
Die Kamera: |
Neun Millionen Pixel |
Teilname: |
Maschine SMTs AOI |
Paket: |
Holzgehäuse |
Die Situation: |
Neu, neu/gebraucht |
Lagerbestand: |
Große |
Schienenbreitensteuerung: |
Handbuch/Selbst |
Funktionalität: |
Industriezwecke (SMT) |
Macht: |
Elektronisch |
Die Maschinengröße: |
W1080 X D1390 X H1840 (mm) |
Inspektionsgeschwindigkeit: |
Bis zu 80 cm2/s |
Art der Ware: |
Automatische optische Inspektionsgeräte |
Prüfmethode: |
Automatisch |
Entschließung: |
10μm |
Klassifizierung von Defekten: |
Automatisierte Klassifizierung und Sortierung |
Gebrauch: |
AOI-Maschine, AOI-Systeme |
Kamera: |
5MP; Farbe |
Die Kamera: |
Neun Millionen Pixel |
Teilname: |
Maschine SMTs AOI |
Paket: |
Holzgehäuse |
Die Situation: |
Neu, neu/gebraucht |
Lagerbestand: |
Große |
Schienenbreitensteuerung: |
Handbuch/Selbst |
Funktionalität: |
Industriezwecke (SMT) |
Macht: |
Elektronisch |
Die Maschinengröße: |
W1080 X D1390 X H1840 (mm) |
Inspektionsgeschwindigkeit: |
Bis zu 80 cm2/s |

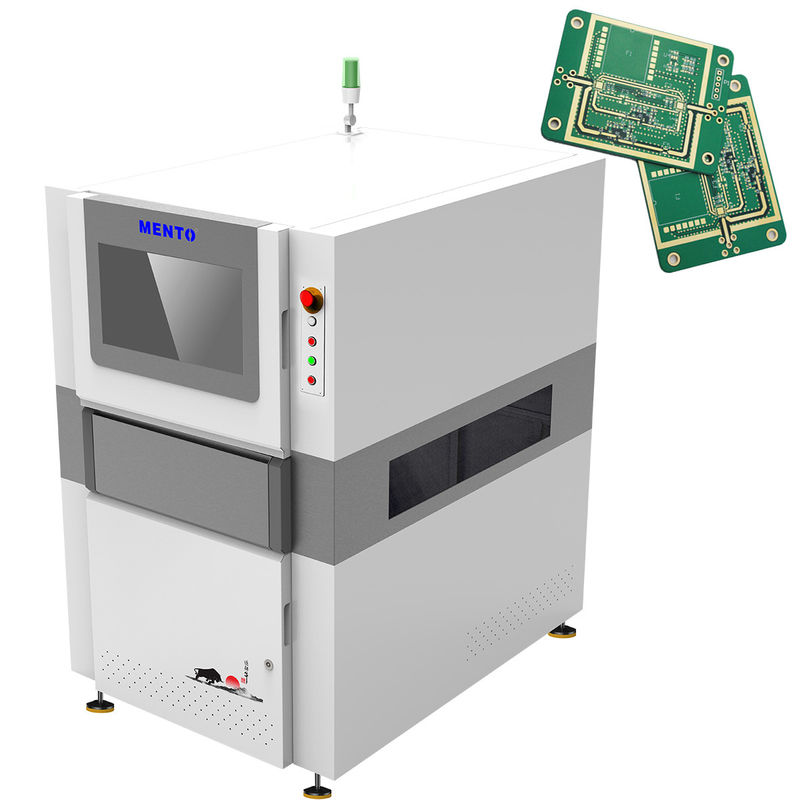

K20-Serie 2D-Automatisierte optische Inspektion
| 2D-Automatisierte optische Inspektion | ||
| Modell | K2012DT | |
| Prüfung der Fähigkeit | Prüfobjekte | CHIP-Bauteilkörper, CHIP-Bauteil-Lötverbindungen, Zeichen, DIP-Lötverbindungen |
| Mindestkomponente | CHIP: 01005 Tonhöhe:0.3 mm | |
| Ermittlungsmethode | Algorithmusparameter-Debugging, maschinelles Lernen | |
| Optisches System | Kamera | 12MP Hochgeschwindigkeits-Farbkamera |
| Telezentrische Linse | 0.36X/0.23X | |
| Entschließung | 10um/15um | |
| Ausnahme: | 40x30mm /60x45mm | |
| Erkennungsgeschwindigkeit | 3FOV/s | |
| Software-System | Betriebssystem | Windows 10 |
| Mechanische Eigenschaften | PCB-Dicke | 0.3 ~ 10 mm ((Warp ≤ 5 mm) |
| Komponentenhöhe | Oberer 30mm, unterer 84mm (spezielle Höhe kann angepasst werden) | |
| Antriebseinrichtung | Servomotor+Kugelschraube+Linienführung | |
| Bewegungsgeschwindigkeit | Max.600 mm/s | |
| Positionsgenauigkeit | ≤ 8um (nach Kalibrierung) | |
| PCB-Transportführer | PCB-Schienenbeförderungshöhe:900+20 mm ((von der Bodenoberfläche bis zur Schienenbeförderungsoberfläche für PCB) | |
|
Bei der Prüfung der Leistungsfähigkeit des Fahrzeugs ist die Leistungsfähigkeit des Fahrzeugs zu berücksichtigen. 600mmxW580mm (einbahnige Schiene, einzelne Leiterplatte) |
||
| Mindestabstand zwischen PCB:≤ 90 mm | ||
| Parameter | Heilungsmethode | AC220V/50Hz/2000W |
| Detektionsbildschirm | W1000mmxD1380mmxH1600mm ((ohne Fuß 100±20mm) | |
| Genauigkeit | 1100 kg | |
| Nachmessgenauigkeit | ≥ 0,5 MPa | |
| Waferringgröße | Temperatur: 5~40°C, relative Luftfeuchtigkeit 25%~80% (kein Frost) | |
| Zahl der gleichzeitig gehandhabten Wafer | Standard SMEMA-Schnittstelle | |
Unabhängige Software für die Bildverarbeitung mit geistigem Eigentum. Lineares Scannen hat den kürzesten Schlag und die schnellste Geschwindigkeit.
Mehrwinklige Lichtquellen beleuchten Lötverbindungen, Seidenbildschirm und andere Merkmale. Der Konstante-Strom-Controller sorgt für die Helligkeitskonsistenz der Lichtquelle.
Standard 5MP globale Belichtung industrielle Farbkamera, und optionale 12MP Kamera, etc.
Telezentrische Linse mit großem Durchmesser, geringe Verzerrung, kein Schieben, große Schärfentiefe, die Komponenten mit unterschiedlicher Höhe aufnimmt.
Produkttestmöglichkeiten ((Online-Doppelspur)
1.Verlagerung 2. Fehlende Komponente 3. Polaritätsumkehrung 4. Nichtnassung 5. Lötloch 6. Kolliniale Anomalie 7. Schlechte Lötung 8. Pin Warpage
9. Unzureichende Lötung 10. Kurzschluss 11. Offset 12. DIP-Komponente fehlt 13.
MES-Daten-Docking-Funktion und leistungsfähiges SPC-System
1- Echtzeitstatistiken der zehn wichtigsten Alarmkomponenten
2. Ermöglicht die Einstellung einer Alarmzählung, um die vorgelagerte Ausrüstung automatisch zu stoppen.
3Exportieren Sie das gesamte Board-Image jeder PCB in Echtzeit für eine spätere Rückverfolgbarkeit
4Die einheimisch entwickelte MES-Schnittstelle unterstützt Standard- und kundenspezifische Formate.
Arbeitssparmodus
Durch die Datenübertragung und andere Methoden kann eine Person die AOI-Alarmdaten mehrerer Leitungen anzeigen und somit einen Menschenrettungsmodus realisieren.
